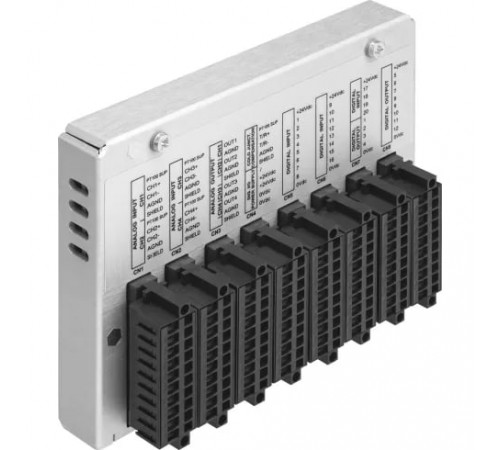

Модуль входа/выхода Festo CDPX-EA-V1

Массо-габаритные и монтажные характеристики

• Вес
  230 г
• Высота
  89 мм
• Длина
  125 мм

Основные характеристики

• Артикул
  575300
• Наименование
  Модуль входа/выхода
• Производитель
  Festo
• Серия товара
  CDPX

Технические характеристики

• Аналоговые входные сигналы, абсолютная точность при 25 °C
  0,1 %
• Аналоговые входы, входное сопротивление
  47 Ом
• Аналоговые входы, диапазон сигналов
  0 - 10 В; 0 - 20 мА; ± 10 В; 8 однотактных/4 дифференциальных; PT 100
• Аналоговые входы, ошибка линейности при 25° C
  0,1% FS
• Аналоговые входы, разрешение
  12 бит
• Аналоговые выходы, диапазон сигналов
  ± 10 В
• Аналоговые выходы, максимальное сопротивление нагрузки
  470 Ом
• Аналоговые выходы, ошибка линейности при 25 °C
  ± 0,2%
• Аналоговые выходы, разрешающая способность
  12 бит
• Количество аналоговых входов
  4
• Количество аналоговых выходов
  4
• Монтажная глубина
  34 мм
• Цифровые входы, быстрые входы
  2
• Цифровые входы, входное напряжение/ток
  24 VDC
• Цифровые входы, задержка входного сигнала
  0,1 мс, 3 мс, 10 мс, 20 мс
• Цифровые входы, количество
  20
• Цифровые входы, номинальное значение для False (ложный)
  0 В
• Цифровые входы, номинальное значение для True (истинный)
  12 - 30 VDC
• Цифровые входы, подключение инкрементального датчика
  2
• Цифровые входы, электрическая изоляция
  Да
• Цифровые выходы, выходное напряжение
  12 - 30 VDC
• Цифровые выходы, выходной ток
  0,5 A
• Цифровые выходы, защита от короткого замыкания
  Да
• Цифровые выходы, защита от перегрузки
  Да
• Цифровые выходы, количество
  12
• Цифровые выходы, развязка по напряжению
  Да

Условия эксплуатации

• Относительная влажность воздуха
  5 % - 85 % (без образования конденсата)
• Температура окружающей среды
  От 0 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP20
