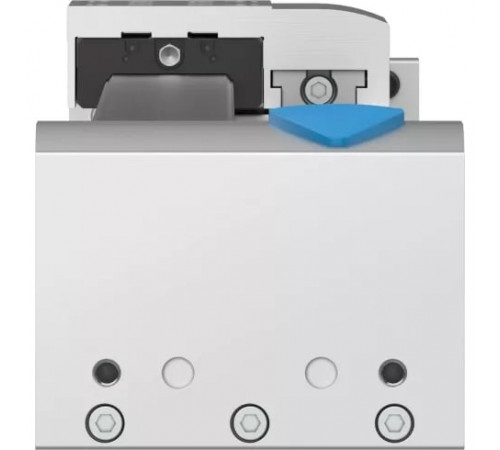

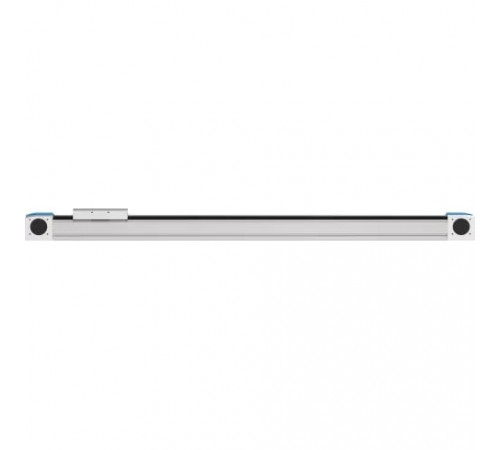

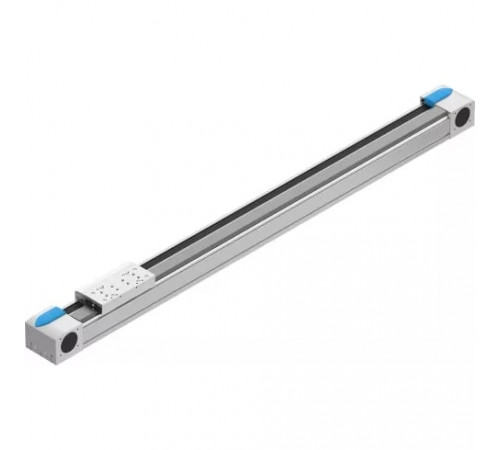

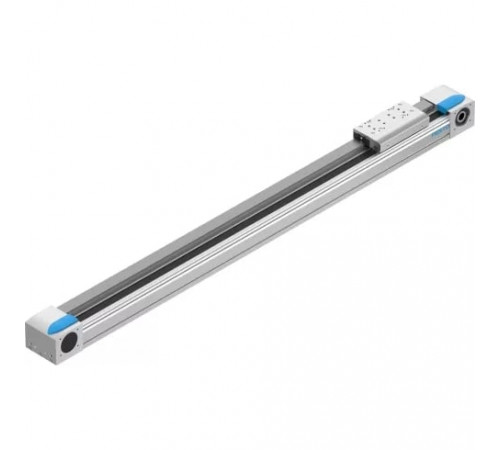

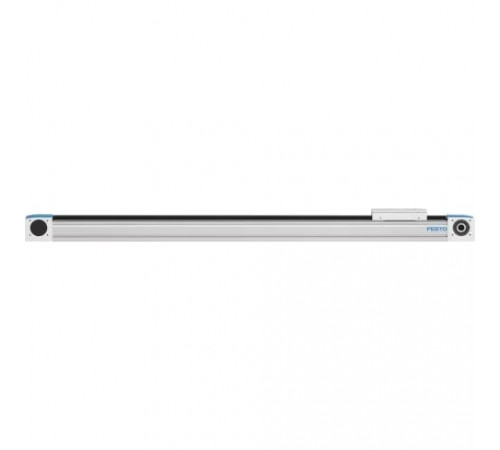

Приводы с зубчатым ремнем Festo EGC-120-1200-TB-KF-0H-GK

Массо-габаритные и монтажные характеристики

• Размер
  120
• Тип конструкции
  Электромеханический линейный привод, С зубчатым ремнем

Основные характеристики

• Артикул
  3013369
• Наименование
  Приводы с зубчатым ремнем
• Производитель
  Festo
• Серия товара
  EGC

Особенности материалов

• Материал зажимной детали зубчатого ремня
  Отливка из нержавеющей стали
• Материал зубчатого ремня
  Полихлоропрен со стекловолокном и нейлоновым покрытием
• Материал каретки
  Сталь
• Материал концевых крышек
  Алюминиевый сплав анодированный
• Материал крышки привода
  Алюминиевый сплав, Анодированный
• Материал направляющей рейки
  Сталь
• Материал профиля
  Алюминиевый сплав, Анодированный
• Материал шкива
  Легированная сталь, нержавеющая

Технические характеристики

• Коэффициент подачи
  125 мм/об
• Крутящий момент инерции
  2.680×10³ мм4
• Максимальная скорость
  5 м/с
• Максимальное сопротивление в холостом режиме
  70 Н
• Максимальное усилие Fy
  6.890 Н
• Максимальное усилие Fz
  6.890 Н
• Максимальное усилие подачи Fx
  800 Н
• Максимальное ускорение
  50 м/с²
• Максимальный момент Mx
  144 Нм
• Массовый момент инерции JH на метр хода
  0,93 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  3,96 кг·см²/кг
• Моменты инерции сечения 2-ой степени Ix
  4.620×10³ мм4
• Моменты инерции сечения 2-ой степени Iy
  5.650×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  1.200 мм
• Рабочий цикл
  100 %
• Резерв хода
  0 мм
• Тип мотора
  Шаговый мотор, Сервомотор
• Точность повторения
  ±0,08 мм
• Удлинение зубчатого ремня
  0,13 %
• Шаг зубчатого ремня
  5 мм
• Эффективный диаметр приводной шестерни
  39,79 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
