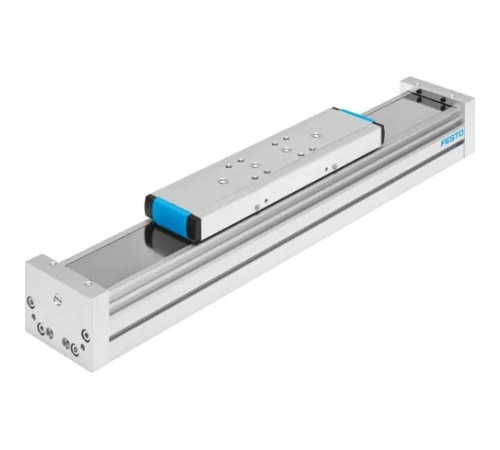

Пассивная направляющая Festo ELFA-KF-80

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  3.740 г
• Вес дополнительной каретки
  1.610 г
• Вес каретки
  1.610 г
• Дополнительный вес на 10 мм хода
  49 г
• Размер
  80
• Тип конструкции
  Направляющая
• Тип крепления
  С принадлежностями

Основные характеристики

• Артикул
  8037971
• Наименование
  Пассивная направляющая
• Производитель
  Festo
• Серия товара
  ELFA

Особенности материалов

• Материал закрывающей ленты
  Лента из нержавеющей стали
• Материал каретки
  Нержавеющая сталь
• Материал направляющей рейки
  Нержавеющая сталь
• Материал профиля
  Алюминиевый сплав, Анодированный

Технические характеристики

• Интервалы смазки, в зависимости от пройденного пути
  1.000 км
• Максимальная скорость
  5 м/с
• Максимальное сопротивление в холостом режиме
  12 Н
• Максимальное усилие Fy
  2.500 Н
• Максимальное усилие Fz
  3.050 Н
• Максимальное ускорение
  50 м/с²
• Максимальный момент Mx
  36 Нм
• Максимальный момент My
  228 Нм
• Максимальный момент Mz
  228 Нм
• Моменты инерции сечения 2-ой степени Iy
  257,18×10³ мм4
• Моменты инерции сечения 2-ой степени Iz
  913,66×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  От 50 до 8.500 мм
• Рабочий цикл
  100 %

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
