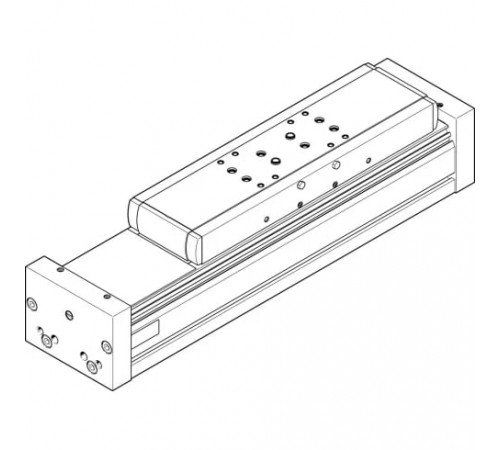

Пассивная направляющая Festo ELFA-KF-120

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  8.500 г
• Вес дополнительной каретки
  3.600 г
• Вес каретки
  3.600 г
• Дополнительный вес на 10 мм хода
  103 г
• Размер
  120
• Тип конструкции
  Направляющая
• Тип крепления
  С принадлежностями

Основные характеристики

• Артикул
  8037972
• Наименование
  Пассивная направляющая
• Производитель
  Festo
• Серия товара
  ELFA

Особенности материалов

• Материал закрывающей ленты
  Лента из нержавеющей стали
• Материал каретки
  Закаленная сталь
• Материал направляющей рейки
  Закаленная сталь, Антикоррозионное покрытие
• Материал профиля
  Алюминиевый сплав, Анодированный

Технические характеристики

• Интервалы смазки, в зависимости от пройденного пути
  1.000 км
• Максимальная скорость
  5 м/с
• Максимальное сопротивление в холостом режиме
  23 Н
• Максимальное усилие Fy
  5.500 Н
• Максимальное усилие Fz
  6.890 Н
• Максимальное ускорение
  50 м/с²
• Максимальный момент Mx
  104 Нм
• Максимальный момент My
  680 Нм
• Максимальный момент Mz
  680 Нм
• Моменты инерции сечения 2-ой степени Iy
  1.264,58×10³ мм4
• Моменты инерции сечения 2-ой степени Iz
  4.365,79×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  От 50 до 8.500 мм
• Рабочий цикл
  100 %

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
