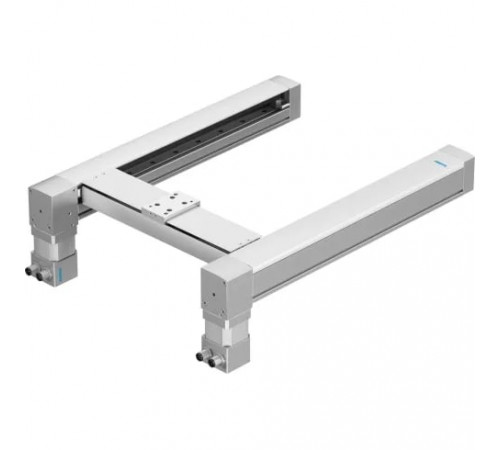

Плоский портал Festo EXCM-30-

Дисплей

• Дисплей
  7-сегментный, LED

Дополнительные характеристики

• Функция безопасности
  Безопасное отключение момента (STO)

Массо-габаритные и монтажные характеристики

• Размер
  30
• Тип конструкции
  Портал с плоской поверхностью
• Тип крепления
  Профильный монтаж

Основные характеристики

• Артикул
  2226101
• Наименование
  Плоский портал
• Производитель
  Festo
• Серия товара
  EXCM

Технические характеристики

• Ethernet, поддерживаемые протоколы
  TCP; IP
• Вход логической схемы
  NPN (коммутация отрицательного сигнала), PNP (положительное переключение)
• Датчик положения
  Датчик
• Диапазон работы логических входов
  24 В
• Допустимый диапазон, напряжение для логики
  ± 15 %
• Интерфейс процесса
  Подключение вх/вых, Для 31 записи
• Количество цифровых выходов на 24 В DC
  5
• Количество цифровых логических входов
  8
• Коммуникационный интерфейс, логика
  CAN DS 301, E/A 31pos, Ethernet - TCP/IP
• Коммуникационный профиль
  FHPP
• Контроль позиции
  Да
• Коэффициент подачи
  38 мм/об
• Максимальная скорость
  От 0,5 до 1 м/с
• Максимальное рабочее усилие в направлении Z
  100 Н
• Максимальное усилие Fz
  1.345 Н
• Максимальное ускорение
  От 10 до 20 м/с²
• Максимальный момент Mx
  5,5 Нм
• Максимальный момент My
  10,9 Нм
• Максимальный момент Mz
  5,5 Нм
• Максимальный приводной момент
  0,2 Нм
• Максимальный ток, цифровые выходы логики
  100 мА
• Номинальное напряжение, питание нагрузки DC
  24 ... 48 В
• Номинальное рабочее напряжение DC, питание логики
  24 В DC
• Номинальный момент
  0,04 Нм
• Параметры конфигурации интерфейса
  Ethernet
• Рабочий цикл
  100 %
• Режим позиционирования
  Установить режим выбора, Напрямую переданная позиция
• Режим работы контроллера
  PWM-MOSFET мощный выходной каскад, Каскадный контроллер с, P контроллер позиционирования, PI контроллер скорости, Пропорциональный и интегральный контроллер для электричества
• Спецификация, цифровой вход
  По IEC 61131-2
• Тип интерполяции
  Линейная интерполяция
• Тип мотора
  Шаговый мотор
• Тормозное сопротивление
  15 Ом
• Точность повторения
  ±0,05 мм
• Удерживающий момент мотора
  0,5 Нм
• Уровень звукового давления
  52 дБ(А)
• Фильтр сетевого питания
  Встроенный
• Функция защиты
  I²t мониторинг, Индикация температуры, Мониторинг тока, Обнаружение ошибок напряжения, Индикация ошибки, Программное обнаружение конечного положения
• Характеристики логических входов
  Гальванически соединенные с логическим потенциалом
• Характеристики цифровых выходов
  Без гальванической развязки
• Цифровые выходы
  NPN (коммутация отрицательного сигнала), PNP (положительное переключение)

Условия эксплуатации

• Относительная влажность воздуха
  0 % - 90 % (без образования конденсата)
• Положение при сборке
  Любое
• Температура окружающей среды
  От 0 °C до +45 °C
• Температура хранения
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP20
