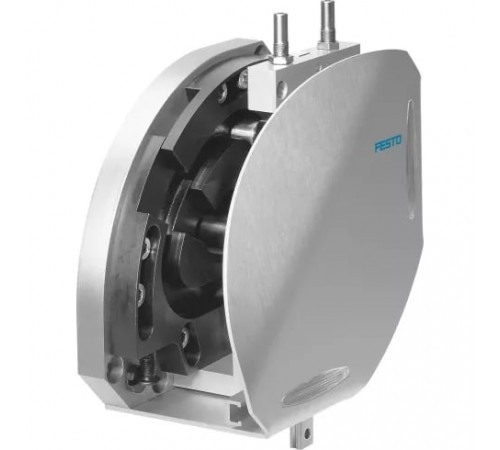

Модуль перемещения Festo HSW-16-AP-SD

Default

• Технические характеристики
  Демпфирование:CC: амортизаторы с обеих сторон, Плавная характеристика

Массо-габаритные и монтажные характеристики

• Вес
  5.400 г
• Размер
  16
• Тип конструкции
  линейная направляющая плюс поворотный подшипник, Поворотный привод, Последовательность перемещения по направляющей
• Тип крепления
  Со сквозным отверстием и центрирующей втулкой

Основные характеристики

• Артикул
  540235
• Наименование
  Модуль перемещения
• Производитель
  Festo
• Серия товара
  HSW

Особенности материалов

• Материал крестообразной направляющей
  Закаленная сталь
• Материал крышки
  Алюминиевый сплав, Анодированный
• Материал монтажной плиты
  Алюминиевый сплав, Анодированный
• Материал перемычки
  Алюминиевый сплав, Анодированный
• Материал поворотного рычага
  Сталь с поверхностной закалкой, Полированный
• Материал пружинной детали
  Легированная сталь
• Материал регулировочного винта
  Легированная сталь
• Материал рейки датчика
  Алюминиевый сплав, Анодированный
• Материал скобы
  Алюминиевый сплав, Анодированный
• Материал упоров
  Легированная сталь
• Материал шлицевой направляющей плиты
  Сталь с поверхностной закалкой, Закаленный

Технические характеристики

• Максимальная эффективная нагрузка
  1,5 кг
• Максимальное усилие в направлении Y
  50 Н
• Максимальный линейный ход при повороте на 90°
  175/175 мм
• Максимальный момент Mx
  2,5 Нм
• Максимальный момент My
  2,5 Нм
• Максимальный момент Mz
  2,5 Нм
• Минимальное время цикла
  1 с
• Определение позиции
  Для герконов
• Присоединение 2
  M5
• Рабочий ход
  От 20 до 35 мм
• Теоретическое усилие при 6 бар
  55 Н
• Точность повторения, крайние позиции
  +/-0,02 мм
• ход Z
  80 ... 100 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Рабочая среда
  Сжатый воздух и вода
• Температура окружающей среды
  От 0 °C до +60 °C
