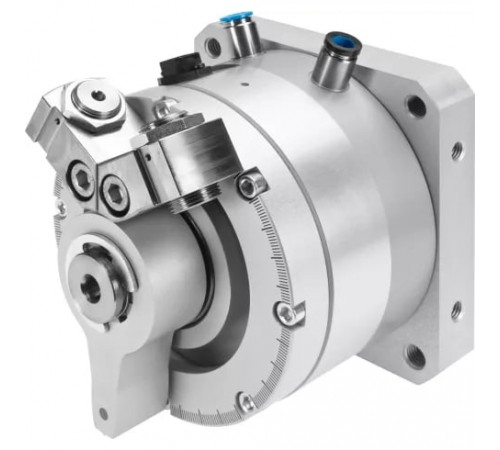

Неполноповоротный привод Festo DSMI-63-270-A-B

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]

Дополнительные характеристики

• Энергия удара в крайних положениях
  0,1 Нм

Массо-габаритные и монтажные характеристики

• Вес
  6.900 г
• Длина кабеля
  30 м
• Тип конструкции
  Приводной вал с шарикоподшипником, Поворотная лопасть
• Тип крепления
  С внутренней резьбой
• Тип резьбы
  G

Основные характеристики

• Артикул
  1202485
• Наименование
  Неполноповоротный привод
• Производитель
  Festo
• Серия товара
  DSMI

Особенности материалов

• Материал вала привода
  Сталь, Никелирование
• Материал колбы цилиндра
  Алюминий
• Материал корпуса
  Алюминиевый сплав анодированный
• Материал корпуса измерительной системы
  Алюминиевый сплав, Анодированный
• Материал корпуса разъема
  PA (Полиамид) с армированием
• Материал муфты измерительной системы
  NBR (Бутадиен-нитрильный каучук)
• Материал поворотной лопатки
  PET (Полиэтилентерефталат) с армированием
• Материал полукруглой шпонки
  Сталь
• Материал стопорного рычага
  Алюминиевый сплав, Анодированный
• Материал фиксированного упора
  Сталь

Технические характеристики

• Демпфирование
  Нерегулируемое
• Диаметр поршня
  63 мм
• Диапазон настройки угла поворота
  От 0 до 270 °
• Максимальная скорость перемещения
  2000 м/с
• Максимальная частота переключения при 6 бар
  1 Гц
• Максимальное аксиальное усилие
  500 Н
• Максимальное потребление тока
  4 мА
• Максимальное рабочее напряжение, DC
  42 В
• Максимальное радиальное усилие
  500 Н
• Максимальный массовый момент инерции, вертикальный
  0,6 кг/м²
• Максимальный массовый момент инерции, горизонтальный
  0,6 кг/м²
• Метод измерения
  Аналоговый
• Минимальная скорость перемещения
  50 °/с
• Минимальный массовый момент инерции, вертикальный
  0,03 кг/м²
• Минимальный массовый момент инерции, горизонтальный
  0,03 кг/м²
• Наименьший ход позиционирования
  5° для позиционирования; 15° с системой Soft Stop
• Независимая линейность
  0,0025 %
• Определение позиции
  Для герконов; Со встроенным датчиком углового перемещения
• Погрешность сопротивления соединения
  20 %
• Позиция монтажа, soft stop
  Горизонтально
• Присоединение 2
  1/4
• Рабочее давление, позиционирование/soft stop
  От 4 до 8 бар
• Сокращение хода в конечных положениях
  5 °
• Стандартное время позиционирования при большом ходе, горизонталь
  0,64/1 с
• Стандартное время позиционирования при малом ходе, горизонтально
  0,36/0,55 с
• Теоретический момент при 6 бар
  40 Нм
• Точность, крайняя позиция soft stop
  < 0,2 °
• Точность, позиционирование
  +/- 0,3 °
• Точность, промежуточная позиция soft stop
  +/- 2 °
• Угловая разрешающая способность
  <= 0,1 °
• Угол поворота
  От 0 до 272 °
• Электрическое присоединение, датчик перемещения
  4-пин

Условия эксплуатации

• Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82
  Испытан в соответствии с уровенем опасности 2
• Примечание по рабочей среде
  Операция смазывания невозможна
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Стойкость к вибрации по DIN/IEC 68, части 2 - 6
  Испытан в соответствии с уровенем опасности 2
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Выходной сигнал
  Аналоговый
• Допустимые колебания напряжения
  < 1 %
• Класс защиты
  IP65, по IEC 60529
• Максимальный пульсирующий ток щетки
  10 мА
• Номинальное рабочее напряжение DC
  10 В DC
• Рекомендованный ток щетки
  < 1 мкА
• Сопротивление соединения
  5 кОм
