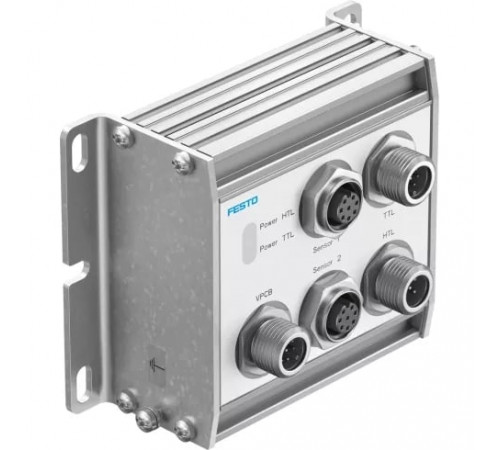

Интерфейс датчика Festo CASB-MT-D3-R7

Default

• Электрические характеристики
  Диапазон сигнала:HTL signal: high: min. 18 В; low: max. 2 ВTTL signal: high: min. 2.4 В; low: max. 0.4 В, Выходная частота:TTL signal: max. 7200 ГцHTL signal: max. 450 Гц

Массо-габаритные и монтажные характеристики

• Вес
  350 г
• Тип крепления
  Со сквозным отверстием для винта М4

Основные характеристики

• Артикул
  8071781
• Наименование
  Интерфейс датчика
• Производитель
  Festo
• Серия товара
  CASB

Особенности материалов

• Материал корпуса
  Алюминий анодированный

Стандарты

• Защита от прямого и непрямого контакта
  Защитное сверхнизкое напряжение с безопасным отключением (PELV)
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Нагрузка по току на один выход
  50 мА
• Потребление тока при отсутствии нагрузки на выходах
  50 мА
• Рабочий цикл
  100 %
• Функция диагностики
  Отображение через светодиоды
• Электрическое подключение для выхода 2, количество контактов/про
  5
• Электрическое подключение для выхода 2, технология подключения
  M12x1, A-код в соответствии с EN 61076-2-101
• Электрическое подключение для выхода 2, тип подключения
  Разъем
• Электрическое подключение для выхода 2, функция
  HTL
• Электрическое подключение для датчика, количество контактов/пров
  8
• Электрическое подключение для датчика, технология подключения
  M12x1, A-код в соответствии с EN 61076-2-101
• Электрическое подключение для датчика, тип подключения
  2х разъем
• Электрическое подключение, выход, количество контактов/проводов
  8
• Электрическое подключение, выход, тип присоединения
  Разъем
• Электрическое подключение, выход, функция
  TTL
• Электрическое присоединение, выход, технология подключения
  M12x1, A-код в соответствии с EN 61076-2-101
• Электрическое соединение для клапана, технология соединения
  M12x1, A-код в соответствии с EN 61076-2-101
• Электрическое соединение для клапана, тип соединения
  Разъем

Условия эксплуатации

• Защищен от смены полярности
  Да
• Положение при сборке
  Любое
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 20,4 до 30 В DC
• Класс защиты
  IP65
• Максимальное потребление электроэнергии
  6 Вт
• Остаточная пульсация
  5 %
• Электрическое соединение для клапана, количество контактов/прово
  8
