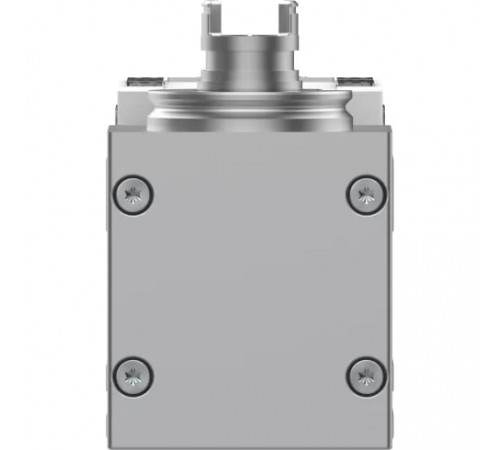

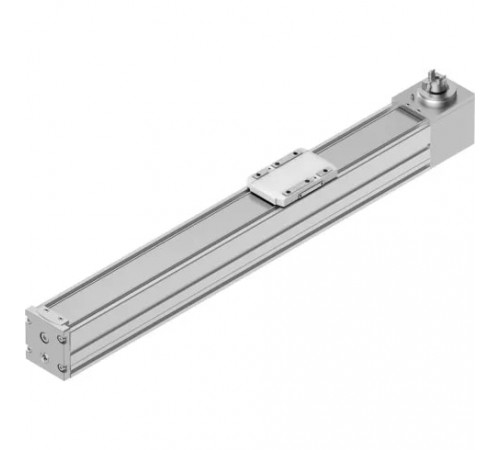

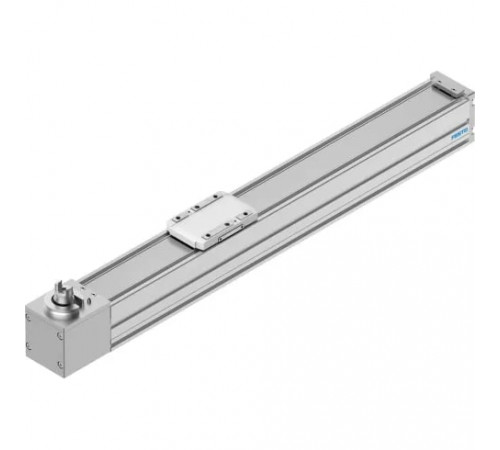

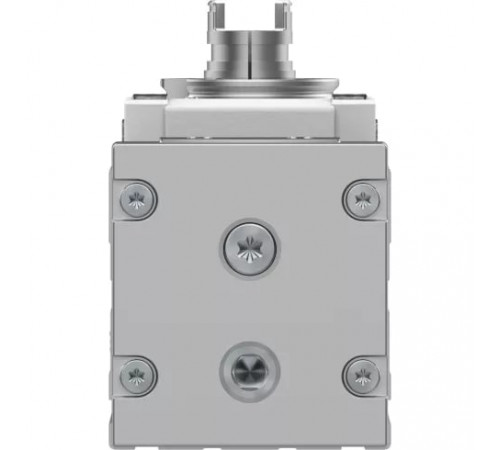

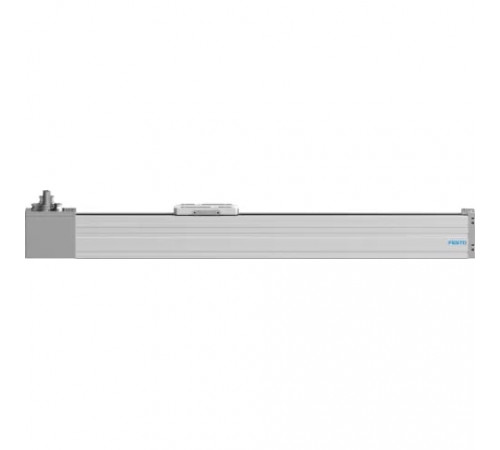

Приводы с зубчатым ремнем Festo ELGC-TB-KF-45-200

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  760 г
• Вес
  1.219 г
• Вес каретки
  55 г
• Дополнительный вес на 10 мм хода
  23 г
• Перемещаемая масса
  169 г
• Перемещаемая масса при ходе 0 мм
  169 г
• Размер
  45
• Тип конструкции
  Электромеханический линейный привод, С зубчатым ремнем

Основные характеристики

• Артикул
  8062768
• Наименование
  Приводы с зубчатым ремнем
• Производитель
  Festo
• Серия товара
  ELGC

Особенности материалов

• Материал закрывающей ленты
  Лента из нержавеющей стали
• Материал зубчатого ремня
  Полихлоропрен со стекловолокном
• Материал каретки
  Закаленная сталь
• Материал концевых крышек
  Алюминиевый сплав с покрытием
• Материал крышки привода
  Алюминиевое литье, с покрытием
• Материал направляющей рейки
  Закаленная сталь
• Материал профиля
  Анодированный алюминий
• Материал шкива
  Легированная сталь, нержавеющая

Технические характеристики

• Движущий момент на холостом ходу
  0,075 Нм
• Код интерфейса, привод
  V32
• Коэффициент подачи
  60 мм/об
• Крутящий момент инерции
  8,5×10³ мм4
• Максимальная скорость
  1,2 м/с
• Максимальное сопротивление в холостом режиме
  7,8 Н
• Максимальное усилие Fy
  300 Н
• Максимальное усилие Fz
  600 Н
• Максимальное усилие подачи Fx
  75 Н
• Максимальное ускорение
  15 м/с²
• Максимальный момент Mx
  5,5 Нм
• Максимальный момент My
  4,7 Нм
• Максимальный момент Mz
  4,7 Нм
• Максимальный приводной момент
  0,716 Нм
• Массовый момент инерции JH на метр хода
  0,0281 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  0,9119 кг·см²/кг
• Массовый момент инерции, JO
  0,1862 кг·см²
• Метод измерения
  Инкрементальный
• Моменты инерции сечения 2-ой степени Iy
  140×10³ мм4
• Моменты инерции сечения 2-ой степени Iz
  170×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  200 мм
• Рабочий цикл
  100 %
• Резерв хода
  0 мм
• Тип мотора
  Шаговый мотор, Сервомотор
• Точность повторения
  ±0,1 мм
• Удлинение зубчатого ремня
  0,187 %
• Шаг зубчатого ремня
  2 мм
• Эффективный диаметр приводной шестерни
  19,1 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Класс защиты
  IP40
