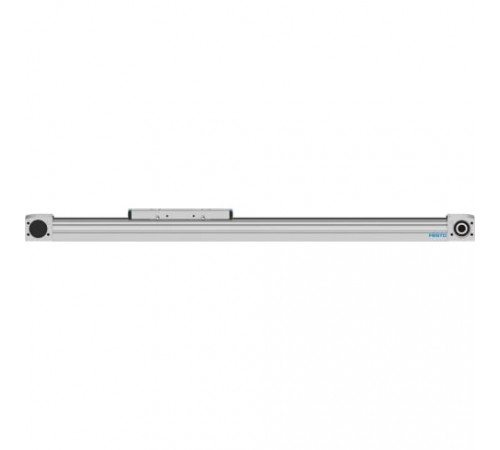

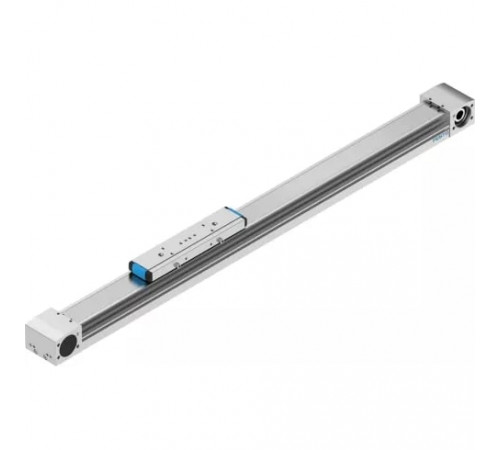

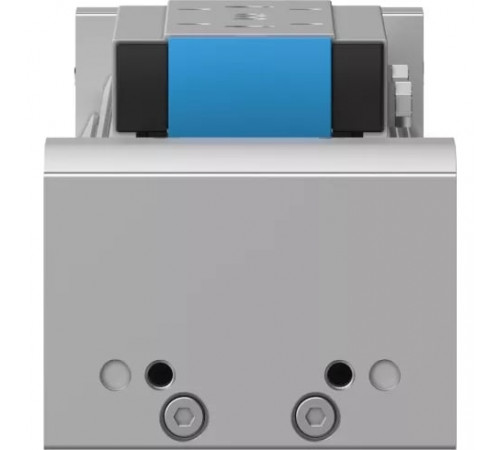

Приводы с зубчатым ремнем Festo ELGA-TB-KF-70-600-0H

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  2,97 кг
• Вес дополнительной каретки
  0,74 кг
• Вес каретки
  0,9 кг
• Дополнительный вес на 10 мм хода
  0,039 кг
• Размер
  70
• Тип конструкции
  Электромеханический линейный привод, С зубчатым ремнем

Основные характеристики

• Артикул
  8041854
• Наименование
  Приводы с зубчатым ремнем
• Производитель
  Festo
• Серия товара
  ELGA

Особенности материалов

• Материал зажимной детали зубчатого ремня
  Отливка из нержавеющей стали
• Материал закрывающей ленты
  Лента из нержавеющей стали
• Материал зубчатого ремня
  Полихлоропрен со стекловолокном и нейлоновым покрытием
• Материал каретки
  Нержавеющая сталь
• Материал крышки привода
  Алюминиевый сплав, Анодированный
• Материал направляющей рейки
  Нержавеющая сталь
• Материал профиля
  Алюминиевый сплав, Анодированный
• Материал шкива
  Легированная сталь, нержавеющая

Технические характеристики

• Движущий момент на холостом ходу
  0,6 Нм
• Интервалы смазки, в зависимости от пройденного пути
  1.000 км
• Коэффициент подачи
  90 мм/об
• Крутящий момент инерции
  103,88×10³ мм4
• Максимальная скорость
  5 м/с
• Максимальное сопротивление в холостом режиме
  41,9 Н
• Максимальное усилие Fy
  1.500 Н
• Максимальное усилие Fz
  1.850 Н
• Максимальное усилие подачи Fx
  350 Н
• Максимальное ускорение
  50 м/с²
• Максимальный момент Mx
  16 Нм
• Максимальный момент My
  132 Нм
• Максимальный момент Mz
  132 Нм
• Максимальный приводной момент
  5,02 Нм
• Массовый момент инерции JH на метр хода
  0,19 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  2,05 кг·см²/кг
• Массовый момент инерции JW для дополнительной каретки
  1,86 кг·см²
• Массовый момент инерции, JO
  2,43 кг·см²
• Метод измерения
  Инкрементальный
• Моменты инерции сечения 2-ой степени Iy
  146,05×10³ мм4
• Моменты инерции сечения 2-ой степени Iz
  459,29×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  600 мм
• Рабочий цикл
  100 %
• Резерв хода
  0 мм
• Тип мотора
  Шаговый мотор, Сервомотор
• Точность повторения
  ±0,08 мм
• Удлинение зубчатого ремня
  0,213 %
• Шаг зубчатого ремня
  3 мм
• Эффективный диаметр приводной шестерни
  28,65 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
