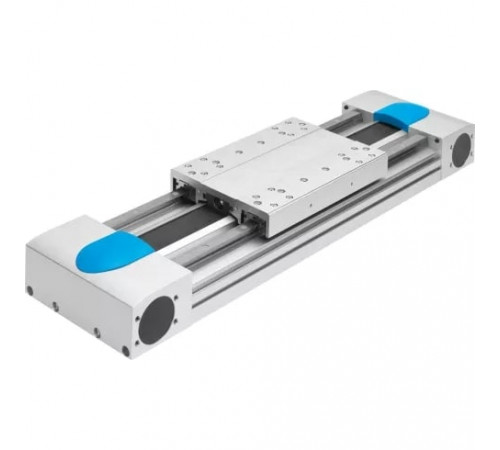

Приводы с зубчатым ремнем Festo EGC-HD-125-TB

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  4.720 г
• Вес дополнительной каретки
  1.026 г
• Вес каретки
  1.218 г
• Высота
  64 мм
• Длина
  346 мм
• Дополнительный вес на 10 мм хода
  73 г
• Размер
  125
• Тип конструкции
  Электромеханический линейный привод, С зубчатым ремнем
• Ширина
  124 мм

Основные характеристики

• Артикул
  556823
• Наименование
  Приводы с зубчатым ремнем
• Производитель
  Festo
• Серия товара
  EGC

Особенности материалов

• Материал зажимной детали зубчатого ремня
  Бериллиевая бронза
• Материал зубчатого ремня
  Полихлоропрен со стекловолокном и нейлоновым покрытием
• Материал каретки
  Алюминиевый сплав, Анодированный
• Материал крышки привода
  Алюминиевый сплав, Анодированный
• Материал профиля
  Алюминиевый сплав, Анодированный
• Материал шкива
  Легированная сталь, нержавеющая

Технические характеристики

• Движущий момент на холостом ходу
  1,1 Нм
• Коэффициент подачи
  102 мм/об
• Крутящий момент инерции
  627×10³ мм4
• Максимальная скорость
  3 м/с
• Максимальное сопротивление в холостом режиме
  67,8 Н
• Максимальное усилие Fy
  3.650 Н
• Максимальное усилие Fz
  3.650 Н
• Максимальное усилие подачи Fx
  450 Н
• Максимальное ускорение
  40 м/с²
• Максимальный момент Mx
  140 Нм
• Максимальный момент My
  275 Нм
• Максимальный момент Mz
  275 Нм
• Максимальный приводной момент
  7,2 Нм
• Массовый момент инерции JH на метр хода
  0,38 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  2,635 кг·см²/кг
• Массовый момент инерции JW для дополнительной каретки
  3,3 кг·см²
• Массовый момент инерции, JO
  4,639 кг·см²
• Моменты инерции сечения 2-ой степени Iy
  689×10³ мм4
• Моменты инерции сечения 2-ой степени Iz
  4.090×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  От 50 до 3.000 мм
• Рабочий цикл
  100 %
• Справочное значение, характеристики движения
  5.000 км
• Тип мотора
  Шаговый мотор, Сервомотор
• Удлинение зубчатого ремня
  0,31 %
• Шаг зубчатого ремня
  3 мм
• Эффективный диаметр приводной шестерни
  32,47 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
