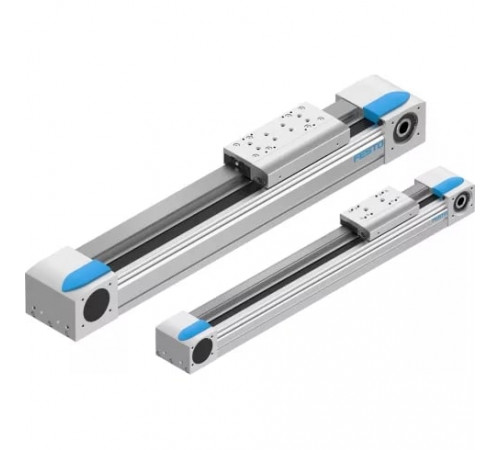

Приводы с зубчатым ремнем Festo EGC-70-TB-KF

Массо-габаритные и монтажные характеристики

• Высота
  64 мм
• Длина
  246 мм
• Размер
  70
• Тип конструкции
  Электромеханический линейный привод, С зубчатым ремнем
• Ширина
  69 мм

Основные характеристики

• Артикул
  556813
• Наименование
  Приводы с зубчатым ремнем
• Производитель
  Festo
• Серия товара
  EGC

Особенности материалов

• Материал зажимной детали зубчатого ремня
  Никелирование
• Материал зубчатого ремня
  Полихлоропрен со стекловолокном и нейлоновым покрытием
• Материал каретки
  Сталь
• Материал концевых крышек
  Алюминиевый сплав анодированный
• Материал крышки привода
  Алюминиевый сплав, Анодированный
• Материал направляющей рейки
  Сталь
• Материал профиля
  Алюминиевый сплав, Анодированный
• Материал шкива
  Легированная сталь, нержавеющая

Технические характеристики

• Коэффициент подачи
  78 мм/об
• Крутящий момент инерции
  240×10³ мм4
• Максимальная скорость
  5 м/с
• Максимальное сопротивление в холостом режиме
  14,5 Н
• Максимальное усилие Fy
  1.850 Н
• Максимальное усилие Fz
  1.850 Н
• Максимальное усилие подачи Fx
  100 Н
• Максимальное ускорение
  50 м/с²
• Максимальный момент Mx
  16 Нм
• Массовый момент инерции JH на метр хода
  0,11 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  1,54 кг·см²/кг
• Моменты инерции сечения 2-ой степени Ix
  395×10³ мм4
• Моменты инерции сечения 2-ой степени Iy
  577×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  От 50 до 5.000 мм
• Рабочий цикл
  100 %
• Тип мотора
  Шаговый мотор, Сервомотор
• Точность повторения
  ±0,08 мм
• Удлинение зубчатого ремня
  0,08 %
• Шаг зубчатого ремня
  3 мм
• Эффективный диаметр приводной шестерни
  24,83 мм

Условия эксплуатации

• Взрывобезопасная температура окружающей среды
  -10°C ≤ Ta ≤ +60°C
• Взрывозащита типа (Газ)
  c IIB T4 X
• Категория ATEX (Газ)
  II 2G
• Положение при сборке
  Любое
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
