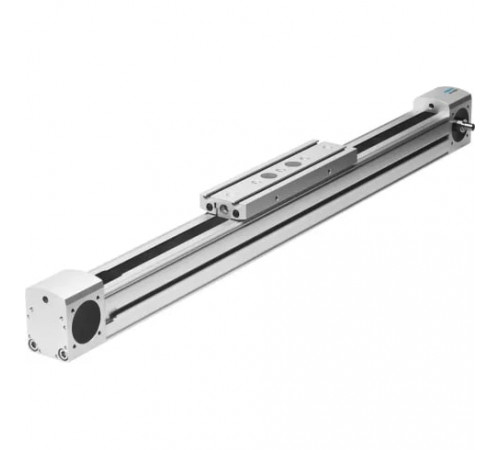

Приводы с зубчатым ремнем Festo DGE-25-ZR-RF

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  2.610 г
• Дополнительный вес на 10 мм хода
  30,1 г
• Размер
  25
• Тип конструкции
  Электромеханический линейный привод, С зубчатым ремнем

Основные характеристики

• Артикул
  534391
• Наименование
  Приводы с зубчатым ремнем
• Производитель
  Festo
• Серия товара
  DGE

Особенности материалов

• Материал головки привода
  Алюминиевый сплав, Анодированный
• Материал зажимной детали зубчатого ремня
  Отливка из нержавеющей стали
• Материал зубчатого ремня
  Полихлоропрен со стекловолокном и нейлоновым покрытием
• Материал каретки
  Алюминиевый сплав, Анодированный
• Материал концевых крышек
  Алюминиевый сплав анодированный
• Материал направляющей
  Сталь
• Материал профиля
  Алюминиевый сплав, Анодированный
• Материал шкива
  Легированная сталь, нержавеющая

Технические характеристики

• Движущий момент на холостом ходу
  0,5 Нм
• Интервалы смазки, в зависимости от пройденного пути
  10.000 км
• Коэффициент подачи
  90 мм/об
• Максимальная скорость
  10 м/с
• Максимальное сопротивление в холостом режиме
  35 Н
• Максимальное усилие Fy
  150 Н
• Максимальное усилие Fz
  150 Н
• Максимальное усилие подачи Fx
  260 Н
• Максимальный приводной момент
  3,7 Нм
• Массовый момент инерции JH на метр хода
  0,188 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  2,052 кг·см²/кг
• Массовый момент инерции, JO
  1,75 кг·см²
• Моменты инерции сечения 2-ой степени Ix
  188×10³ мм4
• Моменты инерции сечения 2-ой степени Iy
  236×10³ мм4
• Направляющая
  Роликовая направляющая
• Рабочий ход
  От 1 до 5.000 мм
• Резерв хода
  63 мм
• Тип мотора
  Сервомотор
• Точность повторения
  ±0,1 мм
• Удлинение зубчатого ремня
  0,16 %
• Шаг зубчатого ремня
  3 мм
• Эффективный диаметр приводной шестерни
  28,65 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Температура окружающей среды
  От 0 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
