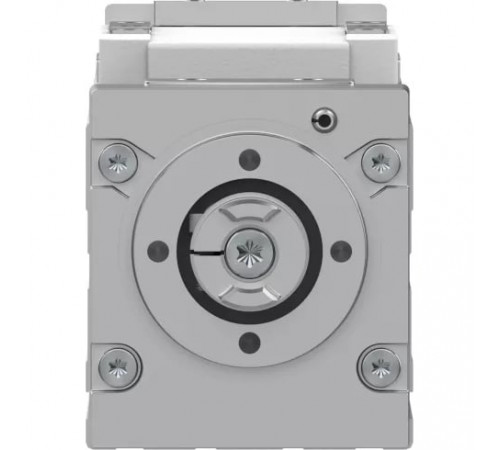

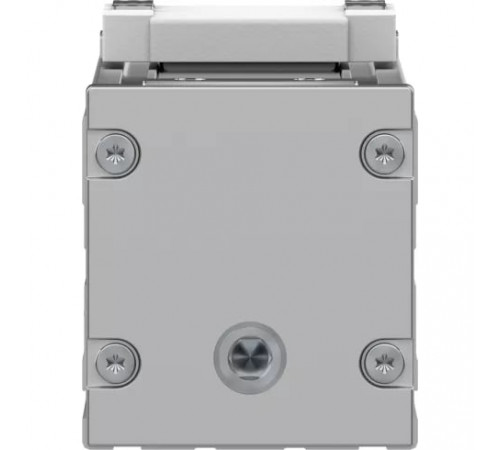

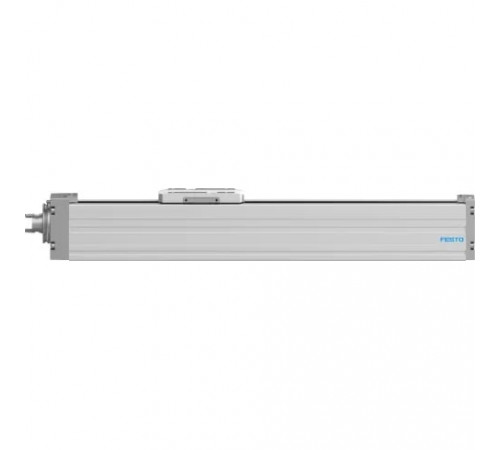

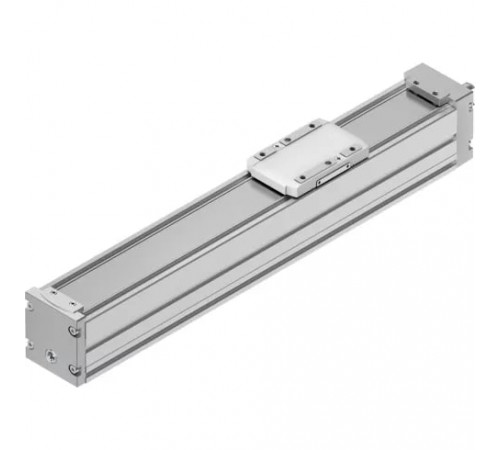

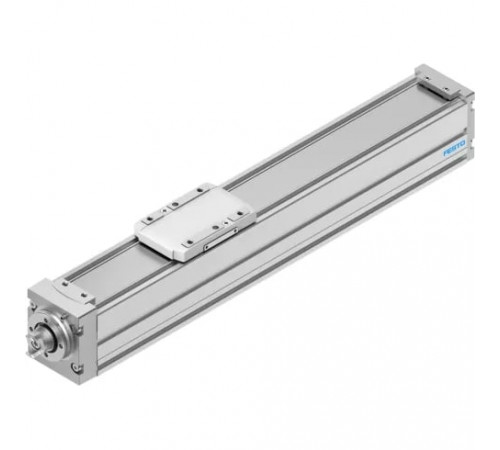

Привод со шпинделем Festo ELGC-BS-KF-45-100-10P

Массо-габаритные и монтажные характеристики

• Дополнительный вес на 10 мм хода
  36 г
• Перемещаемая масса
  220 г
• Размер
  45
• Тип конструкции
  Электромеханический линейный привод, Cо шпинделем с рециркулирующим шарикоподшипником

Основные характеристики

• Артикул
  8061484
• Наименование
  Привод со шпинделем
• Производитель
  Festo
• Серия товара
  ELGC

Особенности материалов

• Материал гайки шпинделя
  Сталь
• Материал закрывающей ленты
  Легированная сталь, нержавеющая
• Материал каретки
  Сталь
• Материал концевых крышек
  Алюминиевый сплав с покрытием
• Материал крышки привода
  Алюминиевое литье, с покрытием
• Материал направляющей рейки
  Сталь
• Материал профиля
  Анодированный алюминий
• Материал шпинделя
  Сталь

Технические характеристики

• Fy с теоретическим ресурсом 100 км (только с точки зрения направ
  1.104 Н
• Fz с теоретическим ресурсом 100 км (только с точки зрения направ
  2.208 Н
• Диаметр шпинделя
  10 мм
• Динамическое отклонение (нагрузка перемещается)
  0,05% длины привода, максимум 0,5 мм
• Код интерфейса, привод
  V32
• Коэффициент подачи
  10 мм/об
• Крутящий момент инерции
  8,5×10³ мм4
• Максимальная скорость
  3.600 1/мин, 0,6 м/с
• Максимальное усилие Fy
  300 Н
• Максимальное усилие Fz
  600 Н
• Максимальное усилие подачи Fx
  100 Н
• Максимальное ускорение
  15 м/с²
• Максимальный момент Mx
  5,5 Нм
• Максимальный момент My
  4,7 Нм
• Максимальный момент Mz
  4,7 Нм
• Массовый момент инерции JH на метр хода
  0,05056 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  0,02533 кг·см²/кг
• Массовый момент инерции, JO
  0,0082 кг·см²
• Момент холостого хода при максимальной скорости перемещения
  0,12 Нм
• Момент холостого хода при минимальной скорости перемещения
  0,032 Нм
• Моменты инерции сечения 2-ой степени Iy
  140×10³ мм4
• Моменты инерции сечения 2-ой степени Iz
  170×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  100 мм
• Резерв хода
  0 мм
• Статическое отклонение (нагрузка в покое)
  0.1% длины привода
• Тип мотора
  Шаговый мотор, Сервомотор
• Тип шпинделя
  Шарико-винтовая передача
• Точность повторения
  ±0,015 мм
• Шаг шпинделя
  10 мм/об

Условия эксплуатации

• Положение при сборке
  Любое
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Класс защиты
  IP40
