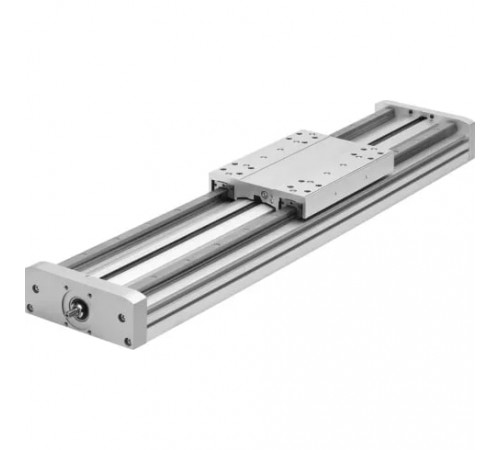

Привод со шпинделем Festo EGC-HD-125-BS

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  4.123 г
• Вес дополнительной каретки
  978 г
• Вес каретки
  1.049 г
• Дополнительный вес на 10 мм хода
  90 г
• Размер
  125
• Тип конструкции
  Электромеханический линейный привод, Cо шпинделем с рециркулирующим шарикоподшипником

Основные характеристики

• Артикул
  556819
• Наименование
  Привод со шпинделем
• Производитель
  Festo
• Серия товара
  EGC

Особенности материалов

• Материал гайки шпинделя
  Сталь
• Материал каретки
  Сталь
• Материал компенсатора момента
  Алюминиевый сплав анодированный
• Материал концевых крышек
  Алюминиевый сплав анодированный
• Материал крышки привода
  Алюминиевый сплав, Анодированный
• Материал направляющей рейки
  Сталь
• Материал профиля
  Алюминиевый сплав, Анодированный
• Материал шпинделя
  Сталь

Технические характеристики

• Диаметр шпинделя
  12 мм
• Крутящий момент инерции
  380×10³ мм4
• Максимальная скорость
  0,5 м/с
• Максимальное радиальное усилие на приводном валу
  220 Н
• Максимальное усилие Fy
  3.650 Н
• Максимальное усилие Fz
  3.650 Н
• Максимальное усилие подачи Fx
  300 Н
• Максимальное ускорение
  15 м/с²
• Максимальный момент Mx
  140 Нм
• Максимальный момент My
  275 Нм
• Максимальный момент Mz
  275 Нм
• Массовый момент инерции JH на метр хода
  0,0142 кг·см²/м
• Моменты инерции сечения 2-ой степени Iy
  715×10³ мм4
• Моменты инерции сечения 2-ой степени Iz
  4.110×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  От 50 до 900 мм
• Рабочий цикл
  100 %
• Тип мотора
  Шаговый мотор, Сервомотор
• Тип шпинделя
  Шарико-винтовой шпиндель
• Точность повторения
  ±0,02 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
