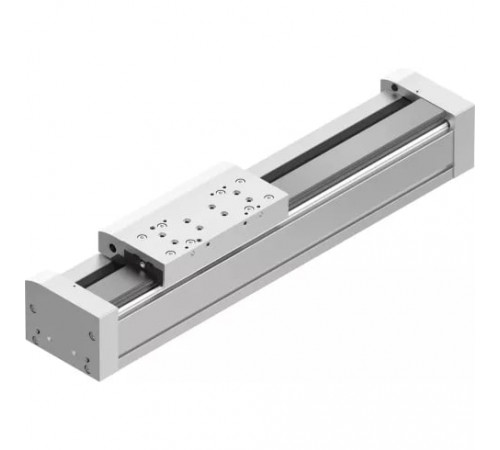

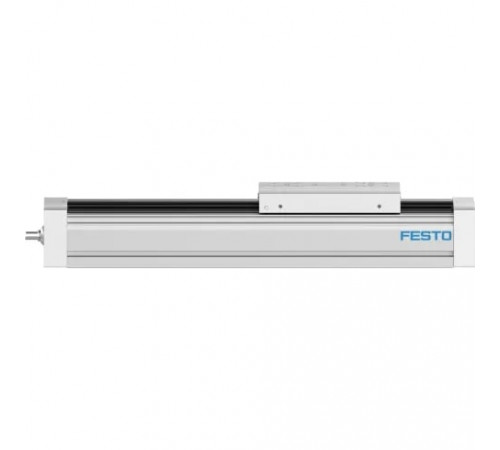

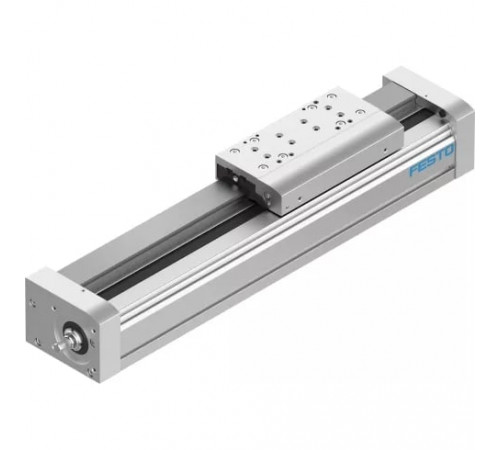

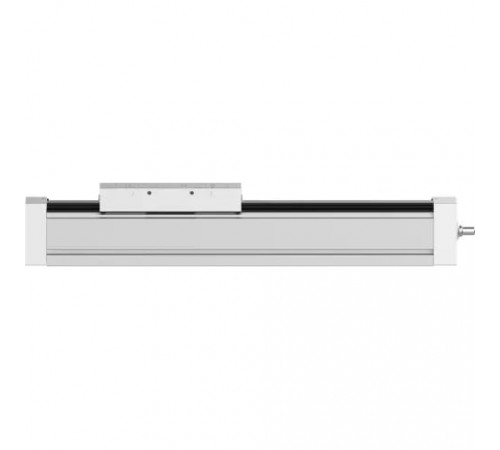

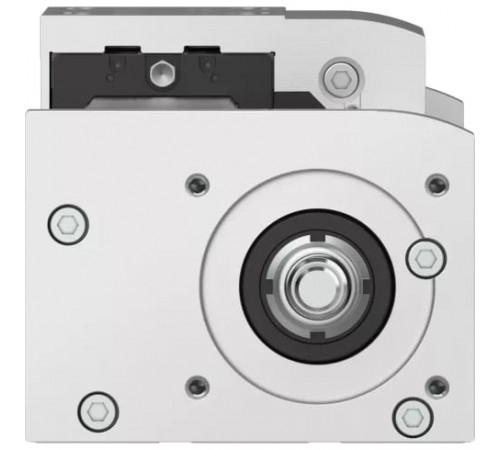

Привод со шпинделем Festo EGC-120-300-BS-10P-KF-0H-ML-GK

Массо-габаритные и монтажные характеристики

• Размер
  120
• Тип конструкции
  Электромеханический линейный привод, Cо шпинделем с рециркулирующим шарикоподшипником

Основные характеристики

• Артикул
  3013573
• Наименование
  Привод со шпинделем
• Производитель
  Festo
• Серия товара
  EGC

Особенности материалов

• Материал гайки шпинделя
  Сталь
• Материал каретки
  Сталь
• Материал компенсатора момента
  Алюминиевый сплав анодированный
• Материал концевых крышек
  Алюминиевый сплав анодированный
• Материал крышки привода
  Алюминиевый сплав, Анодированный
• Материал направляющей рейки
  Сталь
• Материал профиля
  Алюминиевый сплав, Анодированный
• Материал шпинделя
  Сталь

Технические характеристики

• Диаметр шпинделя
  25 мм
• Коэффициент подачи
  10 мм/об
• Крутящий момент инерции
  1.430×10³ мм4
• Максимальная скорость
  От 0,6 до 0,75 м/с
• Максимальное радиальное усилие на приводном валу
  500 Н
• Максимальное усилие Fy
  6.890 Н
• Максимальное усилие Fz
  6.890 Н
• Максимальное усилие подачи Fx
  1.300 Н
• Максимальное ускорение
  15 м/с²
• Максимальный момент Mx
  144 Нм
• Массовый момент инерции JH на метр хода
  2,756 кг·см²/м
• Моменты инерции сечения 2-ой степени Ix
  5.010×10³ мм4
• Моменты инерции сечения 2-ой степени Iy
  5.820×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  300 мм
• Рабочий цикл
  100 %
• Резерв хода
  0 мм
• Тип мотора
  Шаговый мотор, Сервомотор
• Тип шпинделя
  Шарико-винтовой шпиндель
• Точность повторения
  ±0,02 мм
• Шаг шпинделя
  10 мм/об

Условия эксплуатации

• Положение при сборке
  Любое
• Температура окружающей среды
  От -10 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
