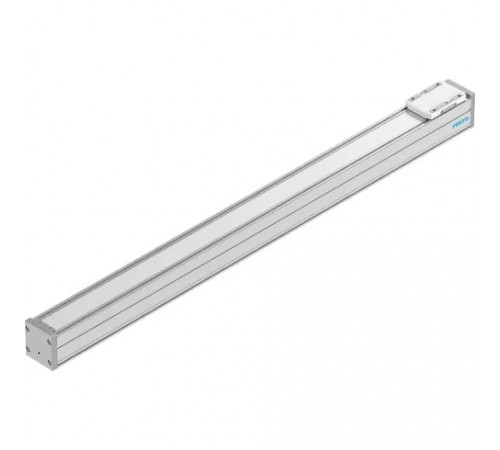

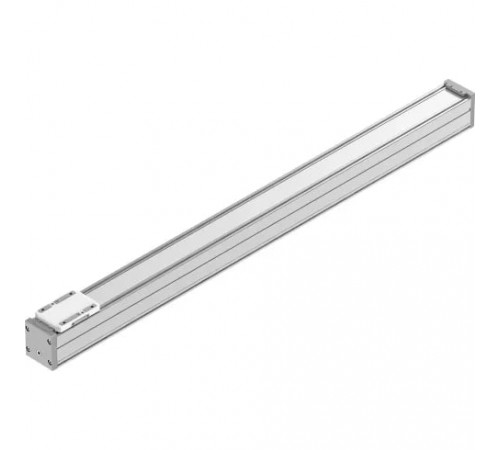

Пассивная направляющая Festo ELFC-KF-60-800

Массо-габаритные и монтажные характеристики

• Дополнительный вес на 10 мм хода
  43 г
• Перемещаемая масса
  407 г
• Размер
  60
• Тип конструкции
  Направляющая

Основные характеристики

• Артикул
  8062818
• Наименование
  Пассивная направляющая
• Производитель
  Festo
• Серия товара
  ELFC

Особенности материалов

• Материал закрывающей ленты
  Легированная сталь, нержавеющая
• Материал каретки
  Сталь
• Материал концевых крышек
  Алюминиевый сплав с покрытием
• Материал крышки
  Алюминиевое литье с покрытием
• Материал направляющей рейки
  Сталь
• Материал профиля
  Анодированный алюминий

Технические характеристики

• Fy с теоретическим ресурсом 100 км (только с точки зрения направ
  2.208 Н
• Fz с теоретическим ресурсом 100 км (только с точки зрения направ
  6.624 Н
• Крутящий момент инерции
  29,8×10³ мм4
• Максимальная скорость
  1,5 м/с
• Максимальное усилие Fy
  600 Н
• Максимальное усилие Fz
  1.800 Н
• Максимальное ускорение
  500 м/с²
• Максимальный момент Mx
  29,1 Нм
• Максимальный момент My
  31,8 Нм
• Максимальный момент Mz
  31,8 Нм
• Моменты инерции сечения 2-ой степени Iy
  441×10³ мм4
• Моменты инерции сечения 2-ой степени Iz
  542×10³ мм4
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Рабочий ход
  800 мм
• Рабочий цикл
  100 %
• Резерв хода
  0 мм
• Усилие перемещения
  6,75 Н

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Класс защиты
  IP40
