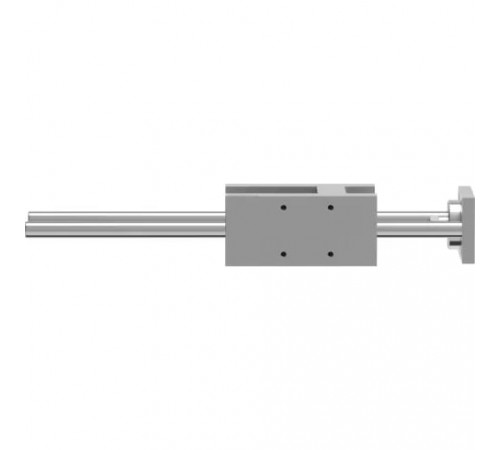

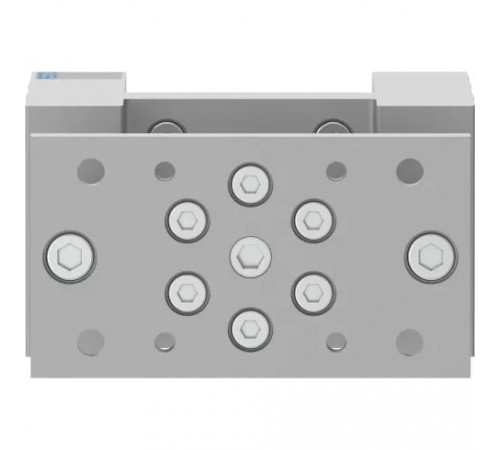

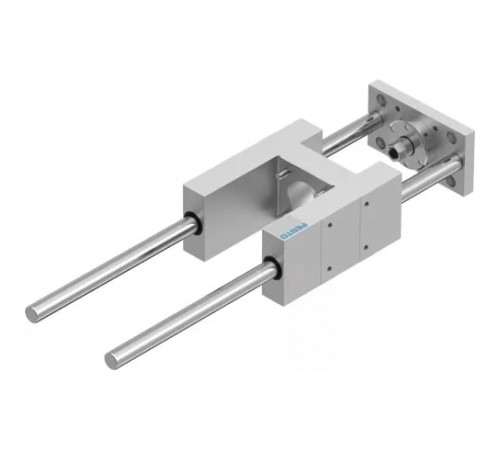

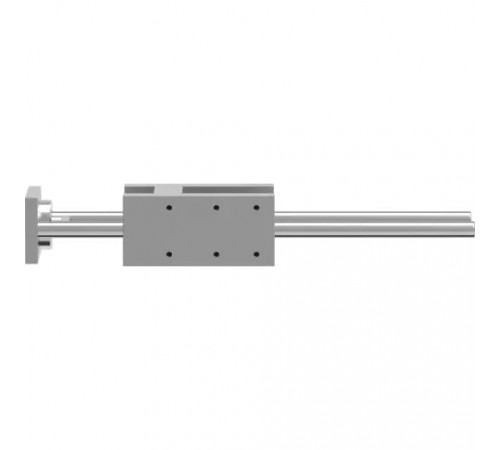

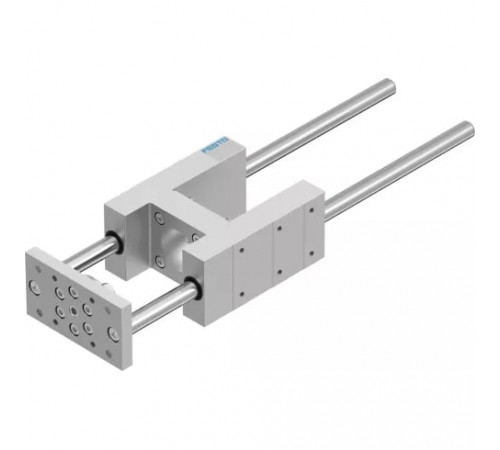

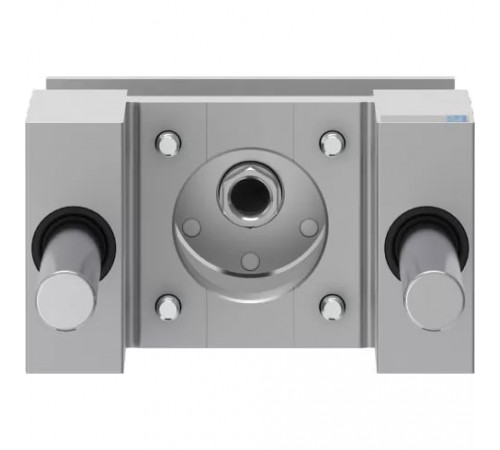

Направляющая Festo EAGF-V2-KF-63-320

Массо-габаритные и монтажные характеристики

• Вес
  7.093 г
• Перемещаемая масса
  4.131 г
• Размер
  63
• Тип конструкции
  Направляющая
• Тип крепления
  С внутренней резьбой

Основные характеристики

• Артикул
  1725844
• Наименование
  Направляющая
• Производитель
  Festo
• Серия товара
  EAGF

Особенности материалов

• Материал компонента направляющей
  Закаленная сталь
• Материал корпуса
  Алюминиевый сплав анодированный
• Материал траверсы
  Сталь

Технические характеристики

• Дополнительное прибавка центра тяжести перемещаемой массы на 10
  4,1 мм
• Максимальное усилие Fy
  1.260 Н
• Максимальное усилие Fy статическое
  1.600 Н
• Максимальное усилие Fz
  1.260 Н
• Максимальное усилие Fz статическое
  1.600 Н
• Максимальный момент Mx
  75 Нм
• Максимальный момент Mx, статический
  95 Нм
• Максимальный момент My
  90 Нм
• Максимальный момент My, статический
  115 Нм
• Максимальный момент Mz
  90 Нм
• Максимальный момент Mz, статический
  115 Нм
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Реверсивный люфт
  0 мкм
• Усилие перемещения
  15 Н
• Ход
  320 мм
• Центр тяжести перемещаемой массы с ходом 0 мм
  48 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -20 °C до +80 °C
