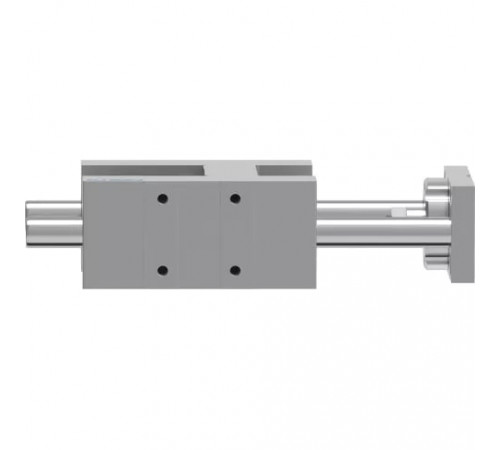

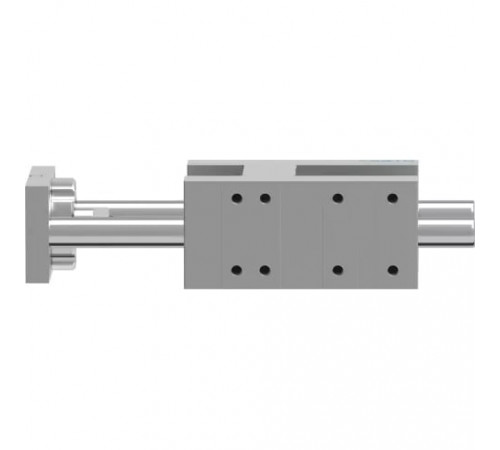

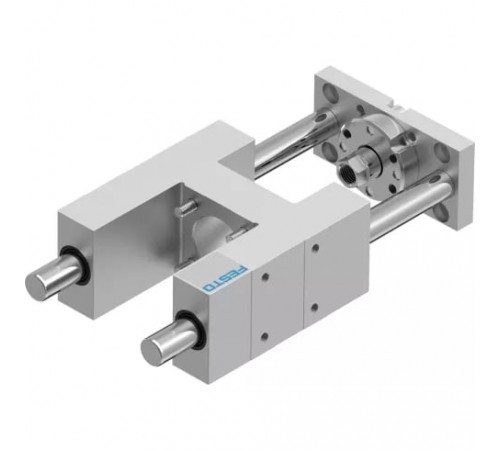

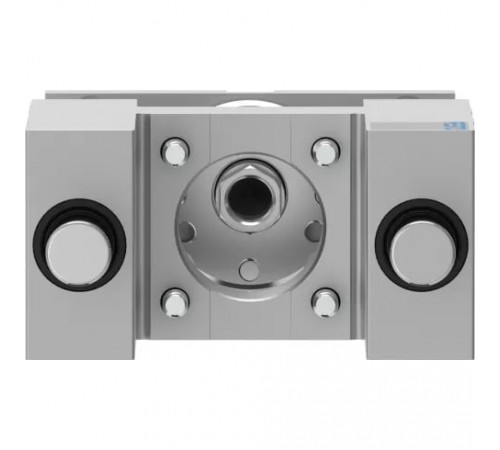

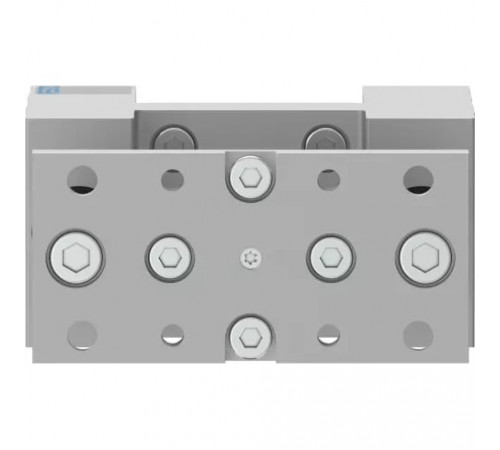

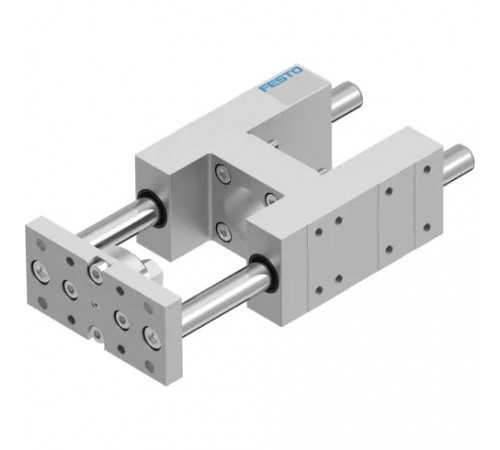

Направляющая Festo EAGF-V2-KF-50

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  4.059 г
• Дополнительный вес на 10 мм хода
  49 г
• Дополнительный коэффициент массы на 10 мм хода
  49 г
• Перемещаемая масса при ходе 0 мм
  2.015 г
• Размер
  50
• Тип конструкции
  Направляющая
• Тип крепления
  С внутренней резьбой

Основные характеристики

• Артикул
  3038094
• Наименование
  Направляющая
• Производитель
  Festo
• Серия товара
  EAGF

Особенности материалов

• Материал компонента направляющей
  Закаленная сталь
• Материал корпуса
  Алюминиевый сплав анодированный
• Материал траверсы
  Сталь

Технические характеристики

• Дополнительное прибавка центра тяжести перемещаемой массы на 10
  4,3 мм
• Максимальное усилие Fy
  1.260 Н
• Максимальное усилие Fy статическое
  1.600 Н
• Максимальное усилие Fz
  1.260 Н
• Максимальное усилие Fz статическое
  1.600 Н
• Максимальный момент Mx
  65 Нм
• Максимальный момент Mx, статический
  83 Нм
• Максимальный момент My
  70 Нм
• Максимальный момент My, статический
  89 Нм
• Максимальный момент Mz
  70 Нм
• Максимальный момент Mz, статический
  89 Нм
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Реверсивный люфт
  0 мкм
• Усилие перемещения
  15 Н
• Ход
  От 1 до 500 мм
• Центр тяжести перемещаемой массы с ходом 0 мм
  46 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -20 °C до +80 °C
