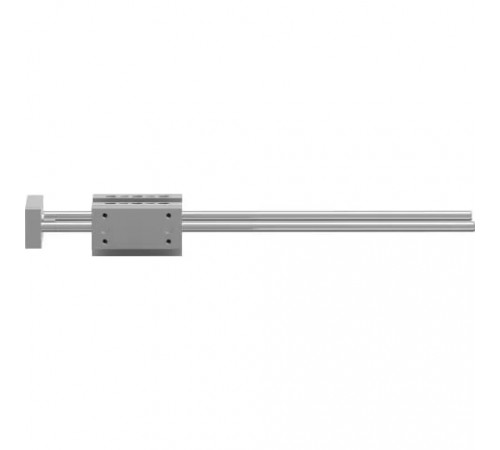

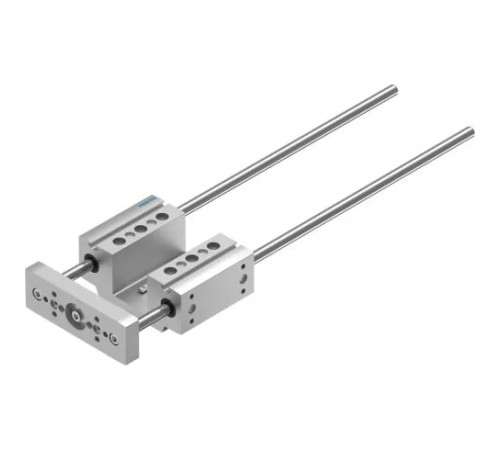

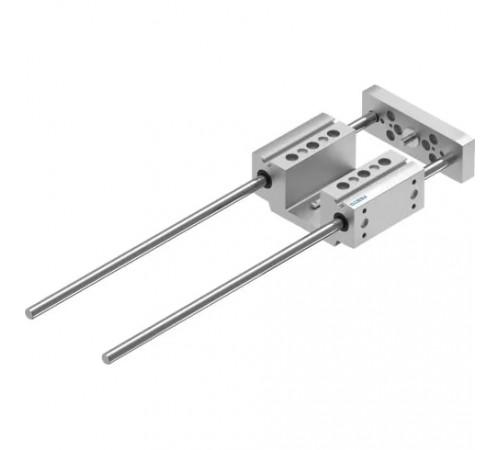

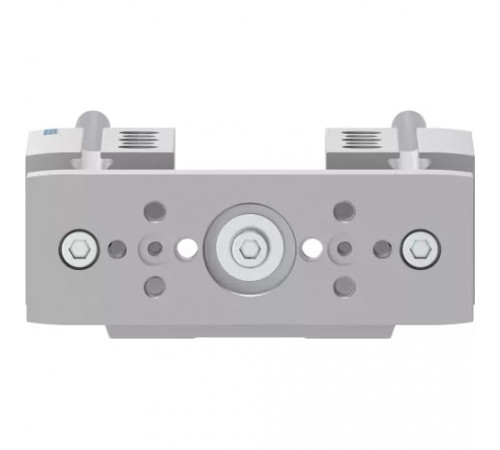

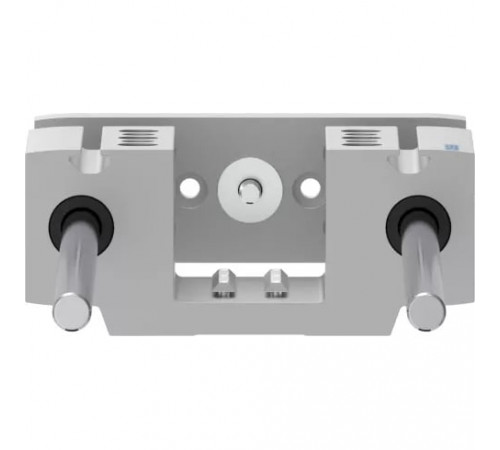

Направляющая Festo EAGF-P1-KF-25-300

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  1.080 г
• Вес
  1575 г
• Высота
  120 мм
• Длина
  437,4 мм
• Дополнительный вес на 10 мм хода
  12 г
• Дополнительный коэффициент массы на 10 мм хода
  12 г
• Перемещаемая масса при ходе 0 мм
  300 г
• Размер
  25
• Тип конструкции
  Направляющая
• Тип крепления
  С внутренней резьбой
• Ширина
  50 мм

Основные характеристики

• Артикул
  3192951
• Наименование
  Направляющая
• Производитель
  Festo
• Серия товара
  EAGF

Особенности материалов

• Материал компонента направляющей
  Закаленная сталь; Твердое хромирование
• Материал корпуса
  Алюминиевый сплав анодированный
• Материал траверсы
  Алюминиевый сплав анодированный

Технические характеристики

• Дополнительное прибавка центра тяжести перемещаемой массы на 10
  4,5 мм
• Максимальная скорость
  1 м/с
• Максимальное усилие Fy
  320 Н
• Максимальное усилие Fy статическое
  415 Н
• Максимальное усилие Fz
  320 Н
• Максимальное усилие Fz статическое
  415 Н
• Максимальное ускорение
  25 м/с²
• Максимальный момент Mx
  15 Нм
• Максимальный момент Mx, статический
  19 Нм
• Максимальный момент My
  10 Нм
• Максимальный момент My, статический
  12 Нм
• Максимальный момент Mz
  10 Нм
• Максимальный момент Mz, статический
  12 Нм
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Реверсивный люфт
  0 мкм
• Усилие перемещения
  4 Н
• Ход
  300 мм
• Центр тяжести перемещаемой массы с ходом 0 мм
  30 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Класс защиты
  IP40
