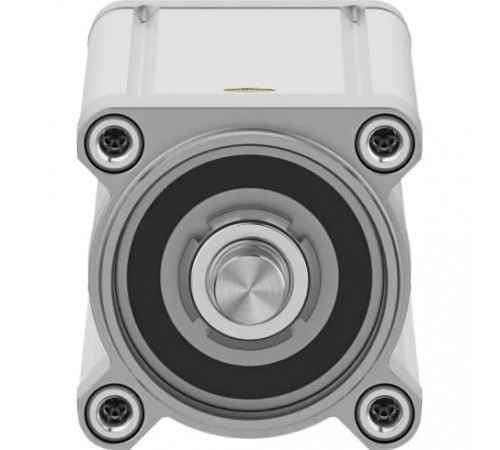

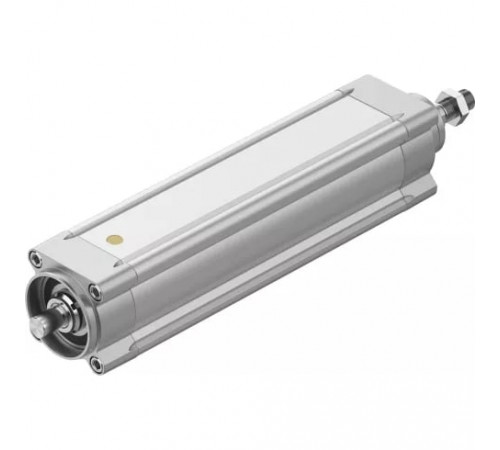

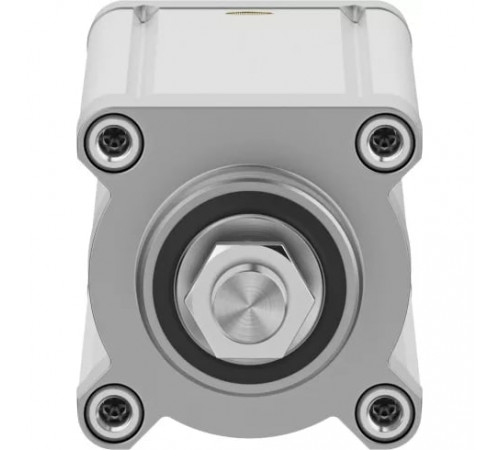

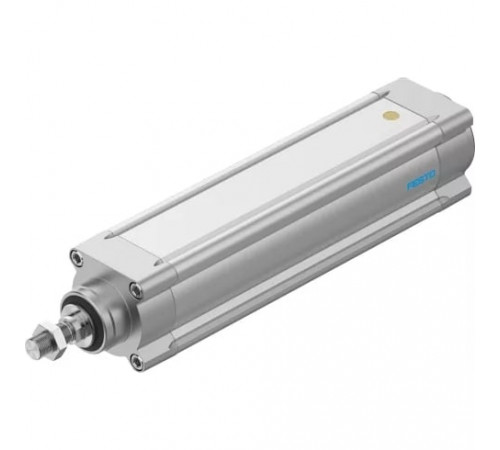

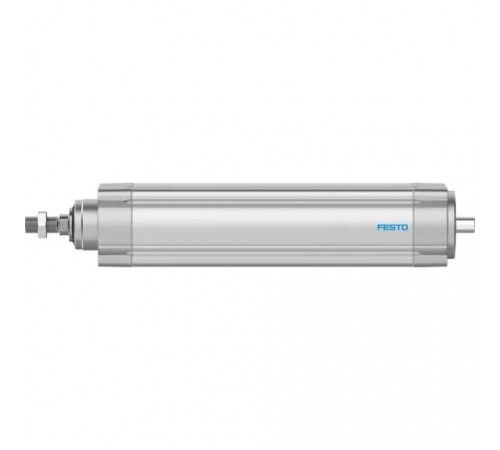

Электро-цилиндр Festo ESBF-BS-80-100-15P

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  7.393 г
• Вес
  7618 г
• Высота
  93 мм
• Длина
  423,5 мм
• Дополнительный вес на 10 мм хода
  155 г
• Дополнительный коэффициент массы на 10 мм хода
  103 г
• Конец штока
  Наружная резьба
• Перемещаемая масса при ходе 0 мм
  5.300 г
• Размер
  80
• Резьба на штоке
  M20x1,5
• Тип конструкции
  Электрический цилиндр с шариковинтовой передачей.
• Тип крепления
  С внутренней резьбой, или принадлежности
• Ширина
  93 мм

Основные характеристики

• Артикул
  574107
• Наименование
  Электро-цилиндр
• Производитель
  Festo
• Серия товара
  ESBF

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал гайки шпинделя
  Катанная подшипниковая сталь
• Материал колбы цилиндра
  Алюминий гладкое анодирование
• Материал крышки
  Алюминиевое литье, покрытый
• Материал шпинделя
  Катанная подшипниковая сталь

Стандарты

• Соответствует стандарту
  ISO 15552

Технические характеристики

• Движущий момент на холостом ходу
  0,6 Нм
• Диаметр шпинделя
  32 мм
• Защита от скручивания/направляющая
  С направляющей на плоских подшипниках
• Код интерфейса, привод
  D80
• Максимальная скорость
  0,7 м/с
• Максимальное радиальное усилие на приводном валу
  1.100 Н
• Максимальное угловое отклонение штока
  0,5 °
• Максимальное усилие подачи Fx
  12.000 Н
• Максимальное ускорение
  15 м/с²
• Максимальный приводной момент
  33,7 Нм
• Массовый момент инерции JH на метр хода
  7,8147 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  0,05699 кг·см²/кг
• Массовый момент инерции, JO
  1,6478 кг·см²
• Определение позиции
  Для герконов
• Рабочий ход
  100 мм
• Рабочий цикл
  100 %
• Реверсивный люфт
  30 мкм
• Тип мотора
  Сервомотор
• Тип шпинделя
  Шарико-винтовой шпиндель
• Точность повторения
  ±0,01 мм
• Ход
  100 мм
• Шаг шпинделя
  15 мм/об

Условия эксплуатации

• Относительная влажность воздуха
  0 % - 95 % (без образования конденсата)
• Положение при сборке
  Любое
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От 0 °C до +60 °C
• Температура хранения
  От -20 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP40
