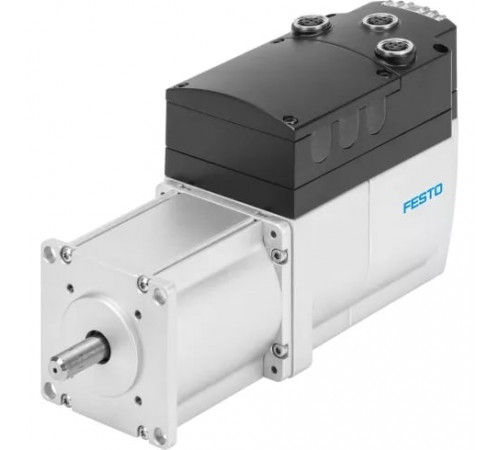

Электродвигатель Festo EMCA-EC-67

Дисплей

• Дисплей
  LED

Дополнительные характеристики

• Уровень представления (PL)
  Безопасный момент выключения (STO)/категория 3, уровень представления d
• Функция безопасности
  Безопасное отключение момента (STO)

Массо-габаритные и монтажные характеристики

• Тип крепления
  Затянутый, Со сквозным отверстием

Основные характеристики

• Артикул
  1509036
• Наименование
  Электродвигатель
• Производитель
  Festo
• Серия товара
  EMCA

Стандарты

• Сертификационный департамент
  TÜV 01/205/5514.00/16
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Ethernet, поддерживаемые протоколы
  TCP; IP
• PFD (вероятность отказа по требованию)
  1,86×10-5
• SFF Доля Безопасных Отказов
  > 90 %
• Аппаратная отказоустойчивость
  1
• Возможность отказов в час [1/ч]
  1×10-9
• Вход логической схемы
  PNP (положительное переключение)
• Датчик положения ротора
  Абсолютный однооборотный энкодер, Абсолютный многооборотный энкодер
• Диагностическое покрытие
  90 %
• Диапазон работы логических входов
  24 В
• Интервал контрольных испытаний
  20 лет
• Максимальная скорость
  От 3.300 до 3.500 1/мин
• Максимальное количество наборов позиционирования
  64
• Максимальный ток, цифровые выходы логики
  100 мА
• Негативный тестовый импульс с логикой 1
  600 мкс
• Номинальная мощность мотора
  120 ... 150 Вт
• Номинальный момент
  0,37 - 0,45 Нм
• Параметры конфигурации интерфейса
  Ethernet
• Позитивный тестовый импульс с логикой 0
  10.000 мкс
• Примечание по окружающей температуре
  Мощность должна быть снижена на 1,75% на °C при окружающей температуре выше 20 °C
• Принцип измерения поворотного энкодера
  Магнитный
• Режим работы контроллера
  PWM-MOSFET мощный выходной каскад, Каскадный контроллер с, P контроллер позиционирования, PI контроллер скорости, Пропорциональный и интегральный контроллер для электричества
• Спецификация, цифровой вход
  По IEC 61131-2
• Тормозной удерживающий момент
  0 ... 1 Нм
• Тормозящий резистор, внешний
  6 Ом
• Триггер энкодера положения ротора
  12 бит
• Функция защиты
  I²t мониторинг, Индикация температуры, Мониторинг тока, Обнаружение ошибок напряжения, Индикация ошибки, Программное обнаружение конечного положения
• Характеристики логических входов
  Гальванически соединенные с логическим потенциалом
• Характеристики цифровых выходов
  Свободно конфигурируется в данных пределах, Без гальванической развязки
• Цифровые выходы
  PNP (положительное переключение)

Условия эксплуатации

• Относительная влажность воздуха
  0 % - 95 % (без образования конденсата)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C
• Температура хранения
  От -25 °C до +70 °C
• Уровень целостности безопасности (SIL)
  Безопасное отключение момента (STO)/SIL 2

Электрические характеристики

• Допустимые колебания напряжения
  ± 20 %
• Класс защиты
  IP54, IP65
• Номинальное напряжение DC
  24 В
