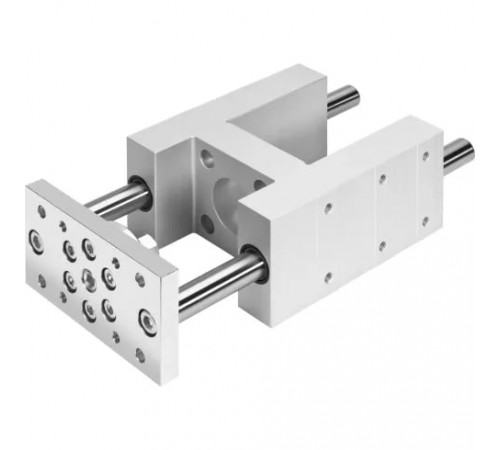

Направляющая Festo EAGF-V2-KF-100

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  13.263 г
• Дополнительный вес на 10 мм хода
  76 г
• Дополнительный коэффициент массы на 10 мм хода
  76 г
• Перемещаемая масса при ходе 0 мм
  6.148 г
• Размер
  100
• Тип конструкции
  Направляющая
• Тип крепления
  С внутренней резьбой

Основные характеристики

• Артикул
  2608532
• Наименование
  Направляющая
• Производитель
  Festo
• Серия товара
  EAGF

Особенности материалов

• Материал компонента направляющей
  Закаленная сталь
• Материал корпуса
  Алюминиевый сплав анодированный
• Материал траверсы
  Сталь

Технические характеристики

• Дополнительное прибавка центра тяжести перемещаемой массы на 10
  3,6 мм
• Максимальное усилие Fy
  2.300 Н
• Максимальное усилие Fy статическое
  3.120 Н
• Максимальное усилие Fz
  2.300 Н
• Максимальное усилие Fz статическое
  3.120 Н
• Максимальный момент Mx
  198 Нм
• Максимальный момент Mx, статический
  268 Нм
• Максимальный момент My
  197 Нм
• Максимальный момент My, статический
  267 Нм
• Максимальный момент Mz
  197 Нм
• Максимальный момент Mz, статический
  267 Нм
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Реверсивный люфт
  0 мкм
• Усилие перемещения
  40 Н
• Ход
  От 1 до 550 мм
• Центр тяжести перемещаемой массы с ходом 0 мм
  47 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -20 °C до +80 °C
