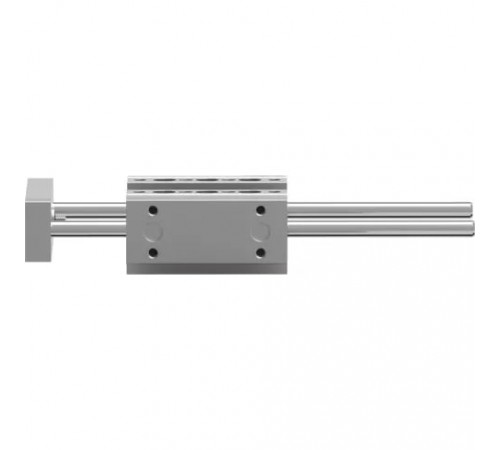

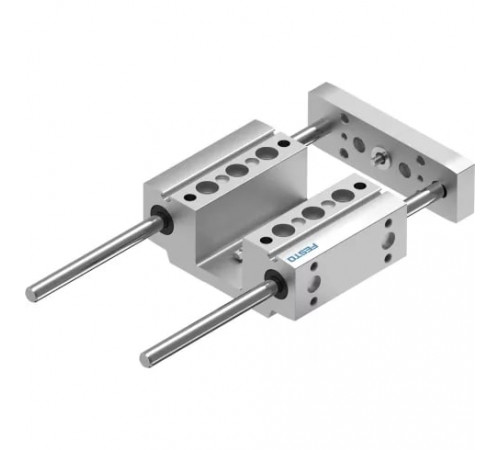

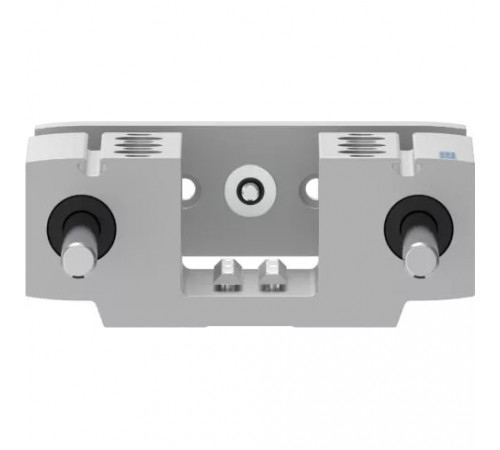

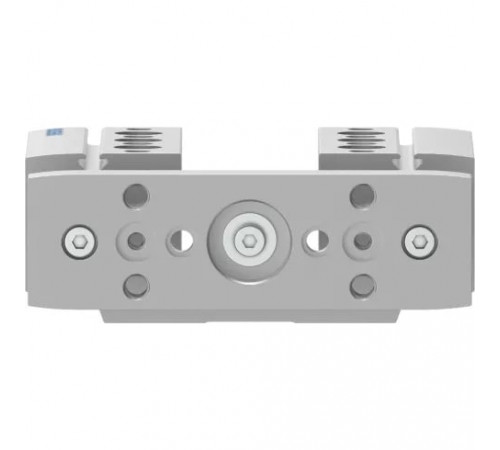

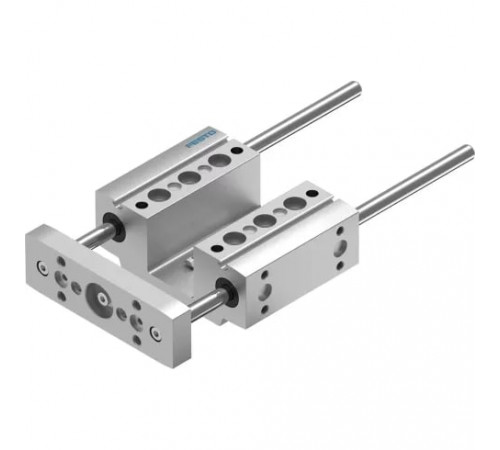

Направляющая Festo EAGF-P1-KF-16-100

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  600 г
• Дополнительный вес на 10 мм хода
  8 г
• Дополнительный коэффициент массы на 10 мм хода
  8 г
• Перемещаемая масса при ходе 0 мм
  160 г
• Размер
  16
• Тип конструкции
  Направляющая
• Тип крепления
  С внутренней резьбой

Основные характеристики

• Артикул
  3192934
• Наименование
  Направляющая
• Производитель
  Festo
• Серия товара
  EAGF

Особенности материалов

• Материал компонента направляющей
  Закаленная сталь; Твердое хромирование
• Материал корпуса
  Алюминиевый сплав анодированный
• Материал траверсы
  Алюминиевый сплав анодированный

Технические характеристики

• Дополнительное прибавка центра тяжести перемещаемой массы на 10
  4,5 мм
• Максимальная скорость
  1 м/с
• Максимальное усилие Fy
  160 Н
• Максимальное усилие Fy статическое
  355 Н
• Максимальное усилие Fz
  160 Н
• Максимальное усилие Fz статическое
  355 Н
• Максимальное ускорение
  25 м/с²
• Максимальный момент Mx
  6 Нм
• Максимальный момент Mx, статический
  13 Нм
• Максимальный момент My
  4 Нм
• Максимальный момент My, статический
  9 Нм
• Максимальный момент Mz
  4 Нм
• Максимальный момент Mz, статический
  9 Нм
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Реверсивный люфт
  0 мкм
• Усилие перемещения
  3,2 Н
• Ход
  100 мм
• Центр тяжести перемещаемой массы с ходом 0 мм
  29 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Класс защиты
  IP40
