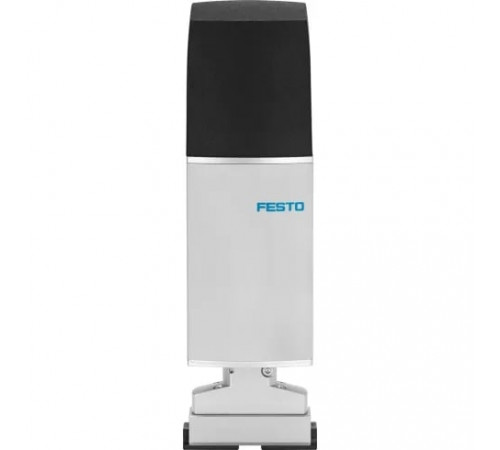

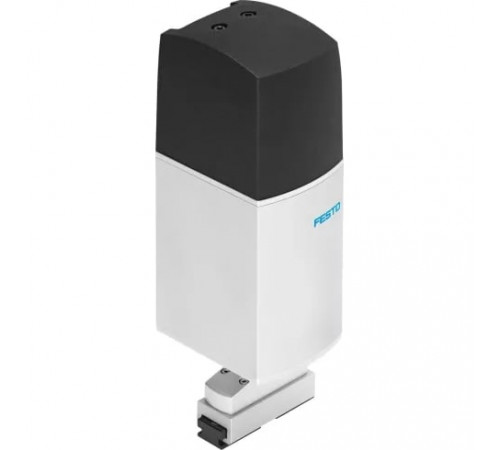

Модуль поворотного захвата Festo EHMD-40-RE-GE

Default

• Технические характеристики
  Определение позиции:Вращение: датчик двигателя; Захват: датчик двигателя, Тарировка:Вращение: индекс датчика, Захват: блок фиксированной остановки

Массо-габаритные и монтажные характеристики

• Вес
  681 г
• Размер
  40
• Тип конструкции
  Электрический роторный привод, Электрический захват
• Тип крепления
  С пазом типа "ласточкин хвост"

Основные характеристики

• Артикул
  4788875
• Наименование
  Модуль поворотного захвата
• Производитель
  Festo
• Серия товара
  EHMD

Особенности материалов

• Материал корпуса
  Алюминий анодированный
• Материал крышки
  PA (Полиамид) с армированием

Технические характеристики

• Датчик положения ротора
  Инкрементальный энкодер
• Диапазон регулируемого хода каждой губки захвата
  От 0 до 5 мм
• Интерфейс поворотного энкодера
  RS422 TTL AB-канал + нулевой индекс
• Класс защиты изоляции
  B
• Количество губок захватов
  2
• Максимальная выходная скорость
  240 л/мин
• Максимальный выходной момент
  0,3 Нм
• Максимальный момент на захвате Mx, статичный
  0,7 Нм
• Максимальный момент на захвате My, статичный
  1,5 Нм
• Максимальный момент на захвате Mz, статичный
  0,7 Нм
• Номинальный ток мотора
  0,9 А
• Примечание по номинальному току двигателя
  0,5 А для захвата привода
• Принцип измерения поворотного энкодера
  Оптический
• Рабочий цикл
  100 %
• Сила захвата на захватную губку
  От 7 до 35 Н
• Тип мотора
  Шаговый мотор
• Угол поворота
  Бесконтактный
• Функция захвата
  Параллельный
• Ход каждой губки захвата
  5 мм
• Электрическое подключение 1, технология подключения
  Схема подключения F1
• Электрическое подключение 1, тип подключения
  Разъем

Условия эксплуатации

• Относительная влажность воздуха
  0 % - 85 % (без образования конденсата)
• Положение при сборке
  Любое
• Температура окружающей среды
  От 0 °C до +40 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP20
• Номинальное напряжение DC
  24 В
