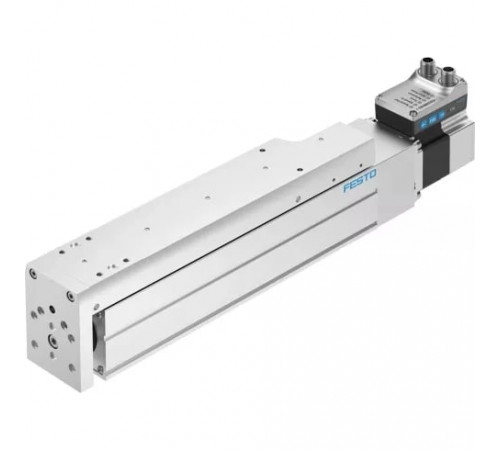

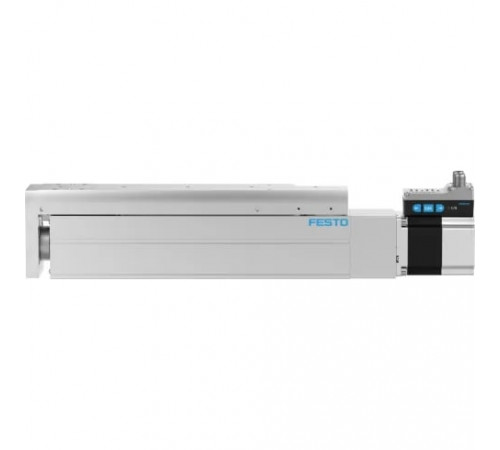

Мини-суппорт Festo EGSS-BS-KF-60-200-12P-ST-M-H1-PLK-AA

Дисплей

• Дисплей
  LED

Дополнительные характеристики

• Режим готовности дисплея
  LED

Интерфейс

• IO-Link, данные процесса содержат IN
  1 бит (State Device); 1 бит (State Move); 1 бит (State in); 1 бит (State out)
• IO-Link, минимальное время цикла
  1 мс
• IO-Link, поддержка SIO режима
  Да
• IO-Link, протокол
  Device V 1.1
• IO-Link, режим связи
  COM3 (230,4 кБод)
• IO-Link, содержание данных процесса OUT
  1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)
• IO-Link, содержание сервисных данных IN
  32 бит Force 32 бит Position, 32 бит Speed
• IO-Link, способ присоединения
  Разъем
• IO-Link, тип порта
  A
• IO-Link, требуется память данных
  0,5 Кбайт
• IO-Link, число портов
  1
• IO-Link, ширина данных процесса IN
  2 Байт
• IO-Link, ширина данных процесса OUT
  2 Байт
• Максимальная длина линии
  15 м выходы, 15 м входы, 20 м с IO-Link

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  2735 г
• Вес
  4635 г
• Дополнительный вес на 10 мм хода
  95 г
• Дополнительный коэффициент массы на 10 мм хода
  40 г
• Перемещаемая масса при ходе 0 мм
  675 г
• Размер
  60
• Тип конструкции
  Электрический мини-суппортС шарико-винтовой передачейWith integrated drive
• Тип крепления
  С внутренней резьбой, с центрирующей втулкой, с цилиндрическим штифтом, с принадлежностями

Основные характеристики

• Артикул
  8083721
• Наименование
  Мини-суппорт
• Производитель
  Festo
• Серия товара
  EGSS
• Тип оборудования
  Мини-суппорты

Особенности материалов

• Материал гайки шпинделя
  Катанная подшипниковая сталь
• Материал каретки
  Анодированный алюминий
• Материал корпуса
  Алюминий анодированный
• Материал направляющей рейки
  Катанная подшипниковая сталь
• Материал траверсы
  Анодированный алюминий
• Материал шпинделя
  Катанная подшипниковая сталь

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Вход логической схемы
  PNP (положительное переключение)
• Датчик положения ротора
  Абсолютный однооборотный энкодер
• Диаметр шпинделя
  12 мм
• Диапазон работы логических входов
  24 В
• Дополнительные функции
  Интерфейс пользователя, Интегрированное измерение конечного положения
• Значение динамической базовой нагрузки винтового привода
  4600 Н
• Значение динамической базовой нагрузки линейной направляющей
  13400 Н
• Значение статистической базовой нагрузки винтового привода
  8500 Н
• Значение статистической базовой нагрузки линейной направляющей
  26900 Н
• Интервалы обслуживания
  Смазка на весь срок службы
• Класс защиты изоляции
  B
• Количество цифровых выходов на 24 В DC
  2
• Количество цифровых логических входов
  2
• Коэффициент подачи
  12 мм/об
• Максимальная скорость
  0,24 м/с
• Максимальное потребление тока
  5,3 A
• Максимальное усилие Fy
  4937 Н
• Максимальное усилие Fz
  4937 Н
• Максимальное усилие подачи Fx
  250 Н
• Максимальное ускорение
  5 м/с²
• Максимальный момент Mx
  20 Нм
• Максимальный момент My
  30 Нм
• Максимальный момент Mz
  30 Нм
• Максимальный радиальное усилие на приводном валу
  420 Н
• Максимальный ток, цифровые выходы логики
  100 мА
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Определение позиции
  Датчик двигателя, для герконов
• Ориентировочное значение полезной нагрузки, вертикальной
  10 кг
• Ориентировочное значение полезной нагрузки, горизонтальной
  10 кг
• Параметры конфигурации интерфейса
  IO-Link интерфейс пользователя
• Примечание по окружающей температуре
  При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.
• Принцип измерения поворотного энкодера
  Магнитный
• Рабочий ход
  200 мм
• Рабочий цикл
  1
• Реверсивный люфт
  150 мкм
• Резерв хода
  0 мм
• Сопротивления коррозии
  0 - Нет стойкости к коррозии
• Спецификация, цифровой вход
  По IEC 61131-2, type 1
• Справочное значение, характеристики движения
  5000 км
• Тарировка
  Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки
• Тип мотора
  Шаговый мотор
• Тип шпинделя
  Шарико-винтовая передача
• Точность повторения
  ±0,015 мм
• Триггер энкодера положения ротора
  16 Бит
• Фиксированное значение динамической базовой нагрузки подшипника
  13321 Н
• Фиксированное значение статистической базовой нагрузки подшипник
  7000 Н
• Характеристики логических входов
  Конфигурируемый, без гальванической развязки
• Характеристики цифровых выходов
  Конфигурируемый, без гальванической развязки
• Цифровые выходы
  PNP (положительное переключение)
• Шаг шпинделя
  12 мм/U
• Электропитание, количество контактов/проводов
  4
• Электропитание, технология подключения
  M12x1, T-шифрование по EN 61076-2-111
• Электропитание, тип подключения
  Разъем

Условия эксплуатации

• Класс безопасности
  III
• Относительная влажность воздуха
  0 % - 90 % (без образования конденсата)
• Положение при сборке
  Любое
• Температура окружающей среды
  От 0 °C до +50 °C
• Температура хранения
  От -20 °C до +60 °C

Электрические характеристики

• Допустимые колебания напряжения
  +/- 15 %
• Класс защиты
  IP40
• Номинальное напряжение DC
  24 В
• Номинальный ток
  5,3 А
