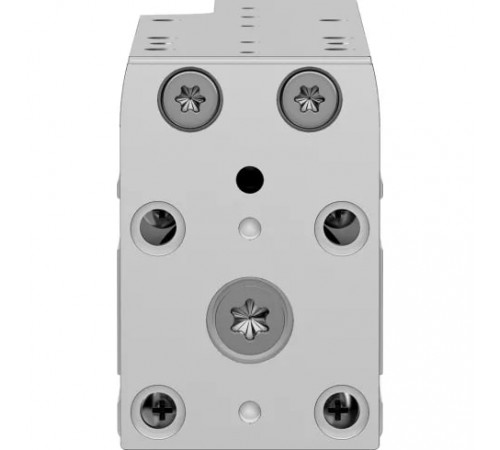

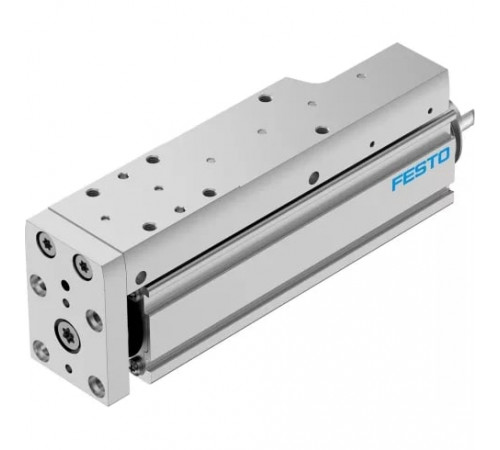

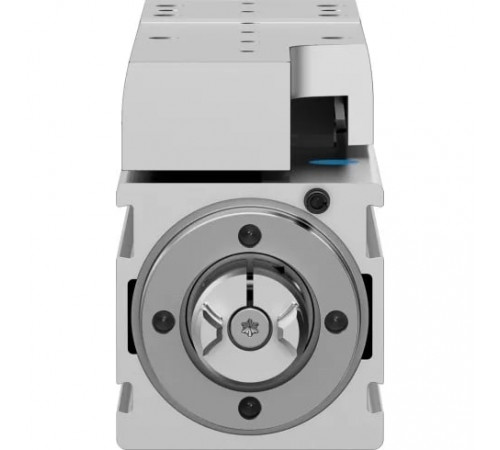

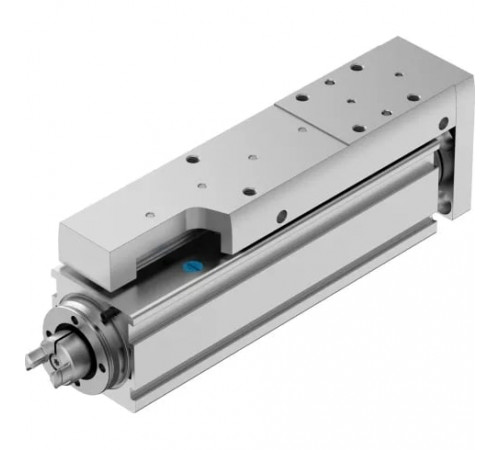

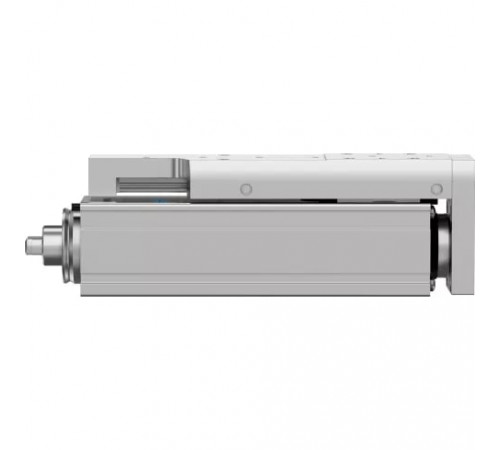

Мини-суппорт Festo EGSC-BS-KF-25-50-6P

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  176 г
• Вес
  269 г
• Дополнительный вес на 10 мм хода
  19 г
• Дополнительный коэффициент массы на 10 мм хода
  9 г
• Перемещаемая масса при ходе 0 мм
  83 г
• Размер
  25
• Тип конструкции
  Электрический мини-суппорт, С шарико-винтовой передачей
• Тип крепления
  С внутренней резьбой, с центрирующей втулкой, С цилиндрическим штифтом, С принадлежностями

Основные характеристики

• Артикул
  8048311
• Наименование
  Мини-суппорт
• Производитель
  Festo
• Серия товара
  EGSC

Особенности материалов

• Материал гайки шпинделя
  Катанная подшипниковая сталь
• Материал каретки
  Катанная подшипниковая сталь
• Материал корпуса
  Алюминий анодированный
• Материал направляющей рейки
  Катанная подшипниковая сталь
• Материал траверсы
  Анодированный алюминий
• Материал шпинделя
  Катанная подшипниковая сталь

Технические характеристики

• Диаметр шпинделя
  6 мм
• Значение динамической базовой нагрузки винтового привода
  1.700 Н
• Значение динамической базовой нагрузки линейной направляющей
  1.310 Н
• Значение статистической базовой нагрузки винтового привода
  2.600 Н
• Значение статистической базовой нагрузки линейной направляющей
  2.440 Н
• Интервалы обслуживания
  Смазка на весь срок службы
• Код интерфейса, привод
  V20
• Коэффициент подачи
  6 мм/об
• Максимальная скорость
  0,4 м/с
• Максимальное радиальное усилие на приводном валу
  50 Н
• Максимальное усилие Fy
  669 Н
• Максимальное усилие Fz
  669 Н
• Максимальное усилие подачи Fx
  70 Н
• Максимальное ускорение
  15 м/с²
• Максимальный момент Mx
  2,47 Нм
• Максимальный момент My
  2,11 Нм
• Максимальный Момент My (нагрузка на траверсу)
  0,6 Нм
• Максимальный момент Mz
  2,11 Нм
• Максимальный момент Mz (нагрузка на траверсу)
  1,2 Нм
• Максимальный момент Mz на консоли
  1,2 Нм
• Массовый момент инерции JH на метр хода
  0,01507 кг·см²/м
• Массовый момент инерции JL на кг нагрузки
  0,00912 кг·см²/кг
• Массовый момент инерции, JO
  0,00144 кг·см²
• Направляющая
  Передача типа "винт - гайка" с циркулирующими шариками с направляющей
• Определение позиции
  Для герконов
• Рабочий ход
  50 мм
• Рабочий цикл
  100 %
• Реверсивный люфт
  150 мкм
• Резерв хода
  0 мм
• Справочное значение, характеристики движения
  5.000 км
• Тарировка
  Фиксирующий упор, позитивный, Фиксирующий упор, негативный, Датчик ссылки
• Тип мотора
  Шаговый мотор, Сервомотор
• Тип шпинделя
  Шарико-винтовая передача
• Точность повторения
  ±0,015 мм
• Уровень звукового давления
  50 дБ(А)
• Фиксированное значение динамической базовой нагрузки подшипника
  2.810 Н
• Фиксированное значение статистической базовой нагрузки подшипник
  1.340 Н
• Шаг шпинделя
  6 мм/об

Условия эксплуатации

• Положение при сборке
  Любое
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Класс защиты
  IP40
